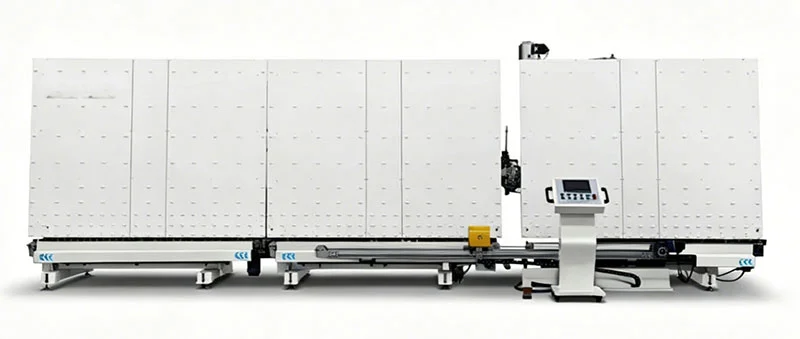

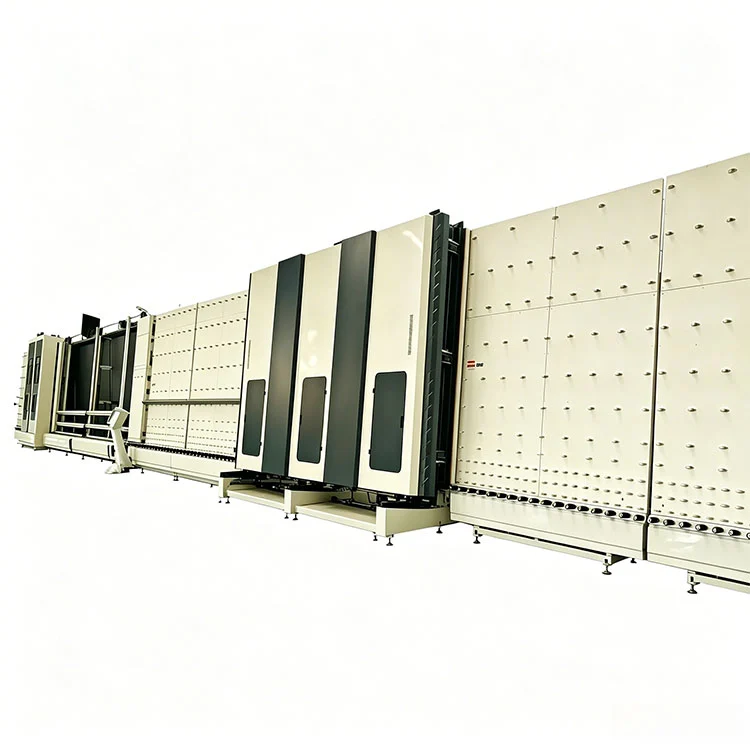

İzolyasiya və Temperli Şüşə Maşın üçün 2000 Şaquli CNC Paltaryuyan Qurutma Pres Xətti

Əsas Xüsusiyyətlər

Theİzolyasiya və Temperli Şüşə Maşın üçün 2000 Şaquli CNC Paltaryuyan Qurutma Pres Xəttişaquli daşıyıcı konstruksiya ətrafında qurulmuşdur ki, bu da yuyulma və durulama mərhələlərində suyun cazibə qüvvəsi ilə boşaldılmasına imkan verir və qurutmadan əvvəl şüşə səthini qalıq damcılardan azad etməyə kömək edir.

1. Bir xəttdə yuyulma, qurutma və sıxma:Üç mərhələ bir konveyer yolunda ardıcıl olaraq təşkil edilir. Şüşə təbəqələr yükləmə ucuna daxil olur və preslənmiş izolyasiya şüşələri və ya təmizlənmiş tək şüşələr kimi çıxır. Stansiyalar arasında əllə ötürmə tələb olunmur. Şaquli yerləşdirmə ekvivalent üfüqi quraşdırma ilə müqayisədə daha az yer tutur.
2. CNC toxunma ekranına nəzarət:Sənaye sensor ekranı operator interfeysi kimi xidmət edir. Müxtəlif şüşə növləri üçün parametrlər - yuma vaxtı, qurutma temperaturu, presləmə təzyiqi və konveyer sürəti - adlandırılmış reseptlər kimi yadda saxlanıla və yaddaşdan geri çağırıla bilər. Sistem həyəcan siqnallarını qeyd edir və ekranda xəta kodunun oxunmasını təmin edir.
3. Resirkulyasiya ilə yüksək təzyiqli yuma:İki cərgəli sprey başlıqları hər iki şüşə səthə tənzimlənən təzyiqdə suyu çatdırır. Çox qatlı filtrasiya sistemi hissəcikləri tutur və eyni suyun təkrar dövriyyəsinə imkan verir. Orta su sərfi saatda təxminən 0,8 m³ təşkil edir və filtr elementləri əsaslı sökülmədən təmizlənmək üçün əlçatandır.

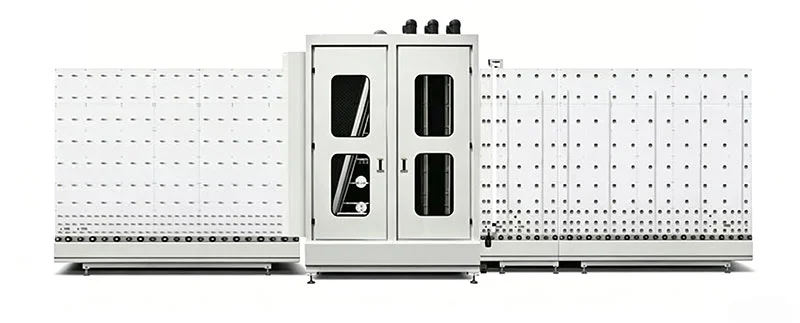

4. Qızdırılmış hava ilə qurutma:Qurutma bölməsində temperatur diapazonu 40°C ilə 120°C arasında olan, pilləsiz tənzimlənən qapalı isti hava kamerasından istifadə edilir. Hava qızdırıcılar vasitəsilə sirkulyasiya edilir və hava bıçaqları ilə şüşə səthinə yönəldilir. Kamera tozun daxil olmasının qarşısını almaq üçün möhürlənmişdir, buna görə də qurudulmuş şüşə sıxılmadan əvvəl yenidən çirklənmir.
5. Hidravlik presləmə stansiyası:Basma qüvvəsi təzyiqi 0,2 MPa ilə 1,2 MPa arasında tənzimlənən hidravlik silindr tərəfindən yaradılır. Mətbuat sürəti və saxlama müddəti proqramlaşdırıla bilər. Temperlənmiş şüşələr üçün təzyiq rampası qırılma riskini azaltmaq üçün daha yumşaq bir profilə təyin edilə bilər.
6. Quraşdırma və təmirə giriş:Çərçivə qalınlaşdırılmış karbon polad təbəqədən hazırlanmışdır. Yastıqlar, möhürlər və fırça rulonları davamlı iş üçün nəzərdə tutulmuşdur. Hər bölmənin yan tərəflərindəki xidmət panelləri konveyer strukturunu sökmədən nasoslara, filtrlərə və üfleyici mühərriklərə çıxışı təmin edir.
7. Şüşə növü uyğunluğu:Xətt izolyasiya şüşələri, temperli şüşələr, memarlıq panelləri və pərdə divar şüşələrini idarə edir. Minimum və maksimum ölçülər müvafiq olaraq 280×450 mm və eni 2000 mm-dir. Saxlanılan parametr dəstlərinin tənzimlənməsi ilə həm standart, həm də xüsusi emal dəstəklənir.

Texniki Spesifikasiyalar

üçün aşağıda sadalanan bütün parametrlərİzolyasiya və Temperli Şüşə Maşın üçün 2000 Şaquli CNC Paltaryuyan Qurutma Pres Xəttigöndərilməzdən əvvəl zavod sınaqları zamanı yoxlanılır. Hər bir sifarişlə çatdırılmadan əvvəl yoxlama hesabatı verilir.

Xətt iş axını

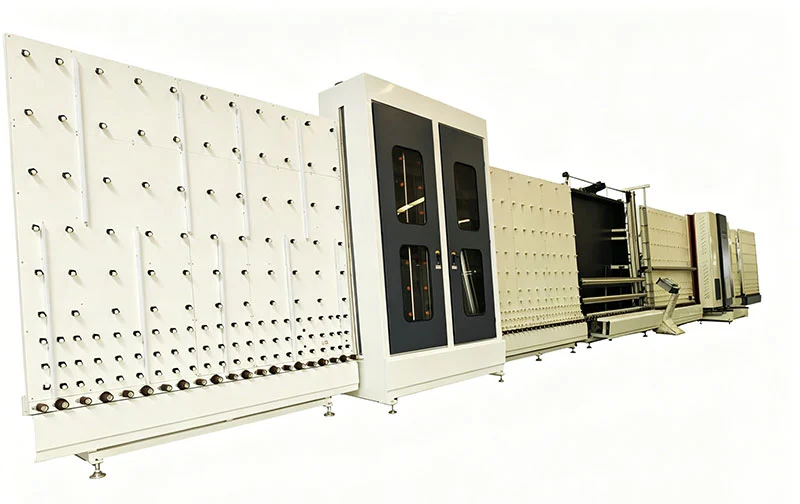

Şüşə təbəqələr vasitəsilə hərəkət edirİzolyasiya və Temperli Şüşə Maşın üçün 2000 Şaquli CNC Paltaryuyan Qurutma Pres Xəttidavamlı şaquli oriyentasiyada. Yükləmə məntəqəsində operator şüşə panelləri konveyerin üzərinə qoyur. Birinci bölmə hər iki səthi iki cərgəli püskürtmə ucluqları vasitəsilə təkrar dövriyyəli su ilə yuyur, ardınca təzə su ilə yuyulur. Sonra şüşə qızdırılan qurutma kamerasına daxil olur, burada hava bıçaqları isti havanı səthə yönəldir. Quruduqdan sonra şüşə presləmə stansiyasına keçir. İzolyasiya edən şüşə bloklar üçün, artıq əsas mastik ilə örtülmüş boşluq çərçivəsi iki panel arasında yerləşdirilir və hidravlik pres onları idarə olunan təzyiq altında birləşdirir. Tək temperli şüşə panellər bypass rejiminə təyin edilmiş basma stansiyası ilə xəttdən keçə bilər. Hazır şüşə boşaltma sonunda çıxır.

Əsas Komponentlər

• CNC toxunma ekranı və PLC:Rəngli displeyli sənaye səviyyəli nəzarətçi. Çoxlu şüşə reseptləri saxlayır. Hər bölmə üçün real vaxt statusunu göstərir və həyəcan tarixçəsini qeyd edir.
• Sprey başlıqları və filtrasiya:Paslanmayan poladdan hazırlanmış düz reaktiv nozzilər ikiqat cərgədə düzülmüşdür. Üç mərhələli filtr sistemi – qaba ekran, incə mesh və aktivləşdirilmiş karbon – təkrar dövriyyədə olan suyu sprey dövrəsinə qayıtmazdan əvvəl təmizləyir.
• İstilik və qurutma qurğusu:Möhürlənmiş kameranın içərisində elektrik istilik elementləri. Hava bıçaqları tam şüşə enini örtmək üçün yerləşdirilir. Temperatur sensorları qapalı dövrə nəzarəti üçün PLC-yə geri qidalanır.

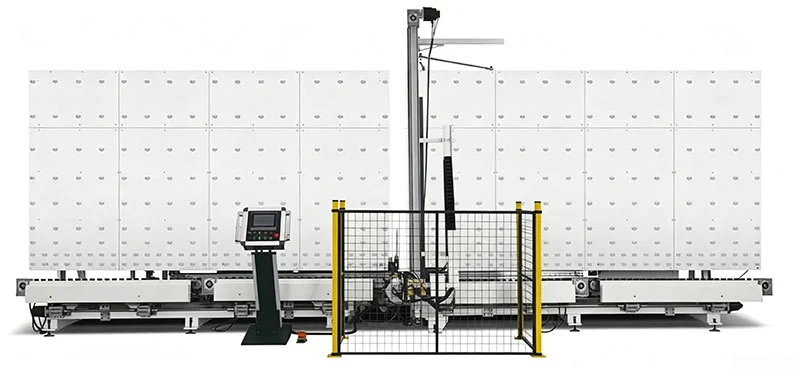

• Hidravlik pres silindr:Təzyiq çeviricisi olan ikiqat fəaliyyət göstərən hidravlik silindr. Basma gücü, eniş vaxtı və saxlama müddəti toxunma ekranında təyin edilir.
• Konveyer sistemi:Səthi rezinlə örtülmüş motorlu silindrlər şüşəni nəql edir. Sürət inverter sürücüsü vasitəsilə 1 ilə 6 m/dəq arasında dəyişir.
• Çərçivə və mühafizə:Korroziyaya davamlı boya ilə karbon polad konstruksiya. Şəffaf təhlükəsizlik panelləri yuyulma və qurutma hissələrini əhatə edir. Təcili dayandırma düymələri yükləmə-boşaltma məntəqələrində yerləşir.

İstehsalçı və Zəmanət

Lebulang Maşın kimi fəaliyyət göstərən Shandong Lebulang Precision Machinery Co., Ltd., 1996-cı ildən Jinan müəssisəsində şüşə və pəncərə emalı avadanlığı istehsal edir. Şirkət bir təşkilat daxilində R&D, komponentlərin emalı, montaj, sınaq və satışı əhatə edir. Theİzolyasiya və Temperli Şüşə Maşın üçün 2000 Şaquli CNC Paltaryuyan Qurutma Pres Xəttibu inteqrasiya olunmuş sistem əsasında qurulur və birbaşa zavoda göndərilir. CE və ISO 9001 sertifikatı tətbiq olunur. Bir illik zəmanət, normal köhnəlmiş əşyalar istisna olmaqla, əsas strukturu əhatə edir. Uzaqdan texniki dəstək və əməliyyat təlimi daxildir. Ehtiyat hissələri mövcuddur və beynəlxalq göndərilə bilər. Yerində quraşdırma və istismara vermə ayrıca xidmət kimi təşkil edilə bilər.

Tez-tez verilən suallar

S1: Bu istehsal xətti hansı şüşələri emal edə bilər?

A: Theİzolyasiya və Temperli Şüşə Maşın üçün 2000 Şaquli CNC Paltaryuyan Qurutma Pres Xəttişüşə və temperli şüşə izolyasiyası üçün tikilir, həmçinin 4 mm-dən 25 mm-ə qədər qalınlıq aralığında memarlıq, qapı və pəncərə və pərdə divar şüşələrini dəstəkləyir. 3 mm-dən nazik və ya 25 mm-dən qalın şüşələr üçün nəzərdə tutulmayıb.

S2: Maşını yeni işçilər üçün idarə etmək çətindirmi?

A: Əməliyyat müxtəlif şüşə növləri üçün saxlanılan reseptləri olan CNC sensor ekranından istifadə edir. İngilis dilində dərslik və video bələdçi təqdim olunur. Quraşdırma zamanı uzaqdan bələdçilik mövcuddur. İstehsal sahələrindən alınan rəylərə əsasən, operatorlar bir-iki iş günü ərzində gündəlik əməliyyatda rahat olurlar.

3-cü sual: Sirkulyasiya edən su sisteminə nə qədər tez-tez texniki qulluq lazımdır?

A: Çox qatlı filtrasiya sistemi suyun uzun müddət ərzində təkrar dövriyyəsinə imkan verir. Filtr ekranları gündəlik şüşə ötürmə qabiliyyəti ilə müəyyən edilmiş cədvəl üzrə yoxlanılmalı və təmizlənməlidir. Əvəzedici filtr elementləri ehtiyat hissələri kimi mövcuddur. Buxarlanmanı kompensasiya etmək üçün su çəninin səviyyəsi vaxtaşırı artırılır.

S4: Avadanlıq gərginliyi müxtəlif ölkələr üçün fərdiləşdirilə bilərmi?

A: Standart konfiqurasiya 380V üç fazalı 50Hz-də işləyir. Gərginlik və tezlik sifariş zamanı müəyyən edilə bilər - məsələn, 220V/60Hz və ya 415V/50Hz - beləliklə, maşın xarici transformator tələb etmədən yerli güc standartlarına uyğun gəlir.
