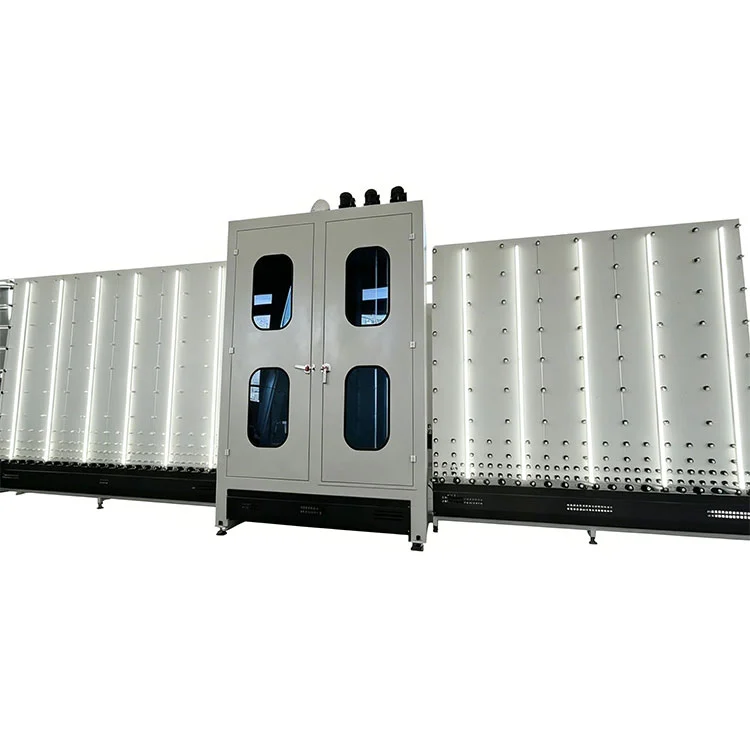

İzolyasiya edilmiş şüşə üçün avtomatik yuyucu qurutma pres xətti

Əsas Xüsusiyyətlər

1. Sensorlu HMI ilə PLC nəzarəti:Bütünİzolyasiya edilmiş şüşə üçün avtomatik yuyucu qurutma pres xəttivahid idarəetmə paneli vasitəsilə idarə olunur. Operatorlar interfeysdən yuma sürətini, qurutma temperaturunu, pres təzyiqini və arqonla doldurulma müddətini təyin edə bilərlər. Real vaxt rejimində status göstəriciləri hər bir stansiyanın iş vəziyyətini göstərir və siqnalizasiya mesajları təyin edilmiş parametrlərdən kənara çıxmaları qeyd edir.
2. Avtomatik örtüklü səth aşkarlanması:Yuma bölməsinin girişində yerləşdirilmiş optik sensorlar Low-E və digər örtülmüş şüşə səthləri müəyyən edir. Sistem fırçanın təzyiqini və su axınını müvafiq olaraq tənzimləyir və örtülmüş tərəfi yanlış istiqamətə çevirən panel yüklənərsə xətti dayandıra bilər.
3. Dəyişən tezlikli fırça sürücüsü:Fırça silindrli mühərrikləri çevirici ilə idarə olunur və operatora şüşə vəziyyətindən asılı olaraq fırlanma sürətini tənzimləməyə imkan verir. Daha ağır kir yükləri aşağı konveyer sürətlərində daha yüksək fırça fırlanma anı ilə həll oluna bilər, standart təmizləmə isə daha sürətli ötürmə qabiliyyəti ilə həyata keçirilir.
4. Özünü uyğunlaşdıran hava bıçağı qurutma:Hava bıçağı qurğusu şüşə qalınlığını hiss edir və boşluğu avtomatik olaraq tənzimləyir. Qapalı dövrəli isti hava sirkulyasiya sistemi, kənarlar daxil olmaqla, bütün şüşə sahəsi boyunca susuz səthi hədəf alaraq ardıcıl qurutma temperaturunu saxlayır.
5. Avtomatik boşluq və şüşə yerləşdirmə:Pnevmatik düzləşdirmə dayanacaqları alüminium boşluq çərçivəsini və şüşə panelləri basma mərhələsindən əvvəl yerləşdirir. Ardıcıl kənar möhür həndəsəsini təmin etmək üçün hizalanma tolerantlığı ±1 mm daxilində saxlanılır.
6. Ağıllı arqon doldurulmasının hesablanması:İdarəetmə sistemi daxili boşluğun həcmini hesablamaq üçün şüşə ölçülərini və boşluq enini oxuyur, sonra arqonla doldurulma vaxtını və axın sürətini müvafiq olaraq tənzimləyir, həm az doldurma, həm də qaz tullantılarının qarşısını alır.
7. İnteqrasiya edilmiş arqon doldurma ilə servo idarə olunan pres:Pres qurğusu daxili montaj, presləmə və arqon doldurulmasını bir stansiyada birləşdirir. Servo ötürücü basma gücünə və paralelliyə nəzarət edir, qaz vurma sistemi isə ≥90% doldurulduqdan sonra arqon konsentrasiyasını hədəfləyir.
8. İstehsal uyğunluğu:Xətt ikiqat şüşəli, üçqat şüşəli, Low-E örtüklü və laminatlı izolyasiya şüşələri ilə işləyir. 10-dan 48 mm-ə qədər bitmiş İGU qalınlığı tənzimlənən pres və konveyer bələdçiləri tərəfindən yerləşdirilir.
9. Uzaqdan monitorinq və onlayn təkmilləşdirmələr:Ethernet portu zavod şəbəkəsinə qoşulmağa imkan verir. Səlahiyyətli xidmət personalı uzaqdan diaqnostika, parametrlərin tənzimlənməsi və proqram yeniləmələri üçün PLC-yə daxil ola bilər ki, bu da yerində xidmət ziyarətlərinə ehtiyacı azaldır.

Texniki Parametrlər

Xəttin Konfiqurasiyası və İş Akışı

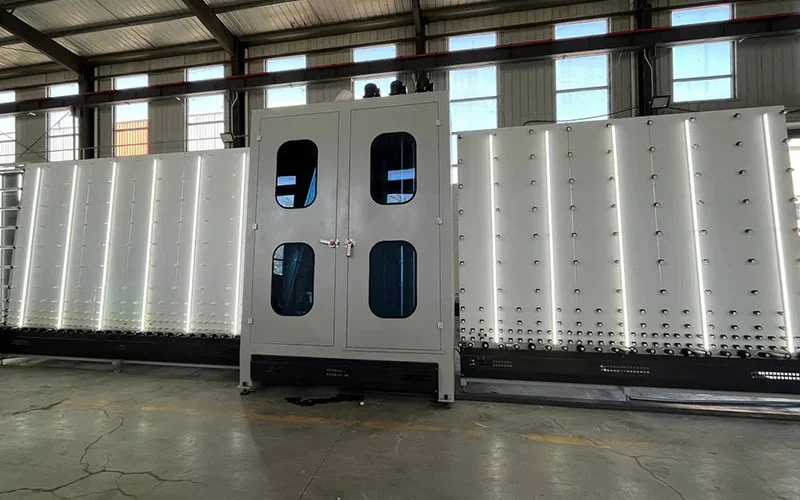

Theİzolyasiya edilmiş şüşə üçün avtomatik yuyucu qurutma pres xəttibir-birinə bağlı dörd stansiyadan ibarət düz axınlı istehsal xətti kimi təşkil edilmişdir. Şüşə vərəqlər yükləmə sonunda daxil olur və ardıcıl olaraq hər bölmədən keçir:

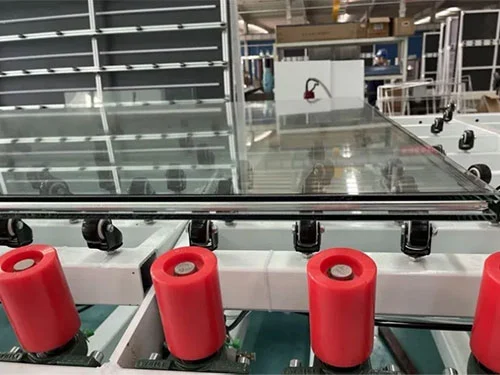

• Yükləmə və yoxlama bölməsi:Şüşə panellər əl ilə və ya yükləyici ilə giriş konveyerinə yerləşdirilir. Optik sensorlar yuyulma zonasına daxil edilməzdən əvvəl şüşənin mövcudluğunu, ölçülərini və örtülmüş səthləri aşkarlayır.
• Yuma və durulama bölməsi:Tənzimlənən təzyiqli fırlanan neylon fırçalar hər iki şüşə səthi ovuşdurur. Şirin su və ya dövriyyədə olan su düz reaktiv başlıqlar vasitəsilə püskürtülür, sonra mineral qalıqların qarşısını almaq üçün demineralizasiya edilmiş su ilə yuyulur.

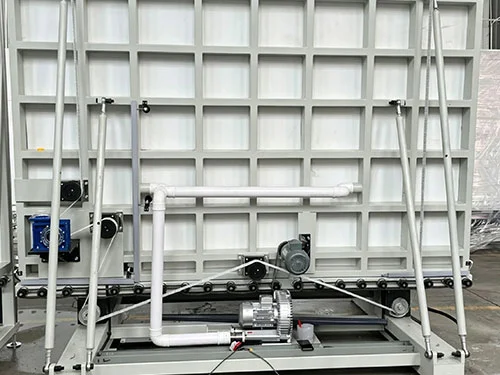

• Qurutma bölməsi:Qızdırılan hava şüşə yolunun üstündə və altında yerləşən hava bıçaqları vasitəsilə üfürülür. Hava bıçağı boşluğu avtomatik olaraq şüşə qalınlığına uyğunlaşır. Qapalı dövrəli istilik sistemi enerji istehlakını idarə edərkən qurutma səmərəliliyini qorumaq üçün havanı təkrar dövr edir və yenidən qızdırır.

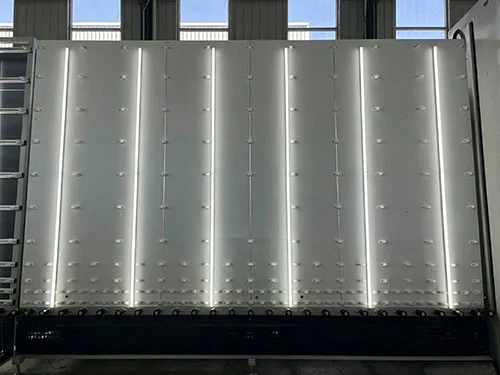

• Quraşdırma və pres bölməsi:Əvvəlcədən quruducu ilə doldurulmuş və ilkin möhürlə örtülmüş alüminium boşluq çərçivəsi şüşə paneldə yerləşdirilmişdir. İkinci şüşə panel pnevmatik olaraq hizalanır. Servo idarə olunan pres panelləri idarə olunan sürətlə bir araya gətirir. Arqon doldurulması bu bölmədə son presləmədən əvvəl panellər arasına daxil edilmiş zond vasitəsilə həyata keçirilə bilər.

Əsas Komponentlər

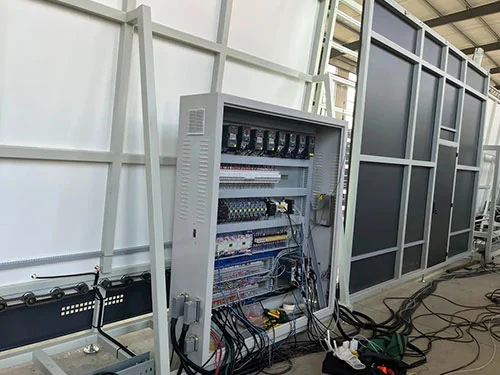

• PLC və HMI:Rəngli toxunma ekranı olan sənaye səviyyəli proqramlaşdırıla bilən nəzarətçi. Əvvəlcədən təyin edilmiş yuma, qurutma və basma parametrləri ilə çoxsaylı şüşə reseptlərini saxlayır.

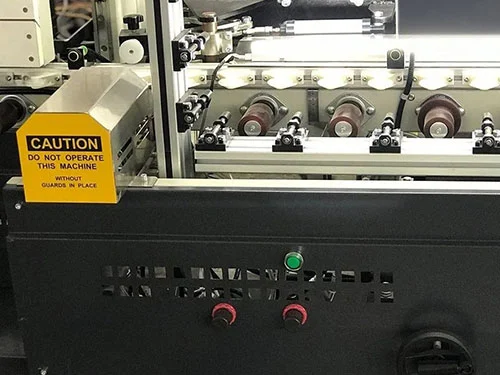

• Fırça rulonları:Hündürlüyü tənzimlənən neylon tük fırçalar. Dəyişən tezlik ötürücü sürəti şüşə kir səviyyəsinə və xəttin ötürülməsinə uyğunlaşdırmağa imkan verir.
• Hava bıçağı montajı:Şüşə qalınlığının daxil edilməsi əsasında avtomatik boşluq tənzimlənməsi ilə dəqiq yerləşdirilmiş hava bıçaqları. İstilik elementləri və temperatur sensorları ilə qapalı dövrə isti hava sirkulyasiya sisteminə qoşulur.
• Low-E aşkarlama sensorları:Yuma bölməsinin girişində örtülmüş və örtülməmiş şüşə səthləri fərqləndirən optik sensorlar.
• Servo pres qurğusu:Güclü geribildirimli top vintli pres. Basma sürəti, son təzyiq və saxlama müddəti proqramlaşdırıla bilər.
• Arqon doldurma sistemi:İnteqrasiya edilmiş həcmin hesablanması ilə kütləvi axın tənzimləyicisi. Pres dövrü ilə sinxronlaşdırılan geri çəkilə bilən zond vasitəsilə doldurur.

İstehsalçı və Zəmanət

Lebulang Machine kimi fəaliyyət göstərən LEBULANG 1996-cı ildən Jinan fabrikində şüşə emalı avadanlığı istehsal edir.İzolyasiya şüşəsi üçün avtomatik yuyucu qurutma pres xəttiAr-Ge, emal, montaj və sınaqları əhatə edən inteqrasiya olunmuş sistem altında istehsal olunur. Hər bir xətt göndərilməzdən əvvəl faktiki şüşə ilə tam sınaqdan keçir və çatdırılmadan əvvəl yoxlama hesabatı təqdim olunur. Əsas struktur və komponentlərə standart zəmanət bir ildir. Uzaqdan texniki dəstək, onlayn proqram yeniləmələri və əməliyyat təlimi daxildir. Ehtiyat hissələri ehtiyatdadır və müntəzəm yük daşımaları ilə göndərilə bilər. Yerində quraşdırma və istismara vermə əlavə qiymətə təşkil edilə bilər.

Tez-tez verilən suallar

Q1: Bu xətt hansı izolyasiya edilmiş şüşə istehsal edə bilər?

A: O, ikiqat şüşəli, üçqat şüşəli, Low-E örtüklü və laminasiyalı izolyasiya şüşələrini emal edir. Hazır İGU qalınlıq diapazonu standart pəncərə, qapı və pərdə divarının spesifikasiyalarını əhatə edən 10 ilə 48 mm arasındadır.

S2: Maşın örtülmüş şüşəni avtomatik olaraq müəyyən edə bilərmi?

A: Bəli. Yuma bölməsinin girişindəki optik aşkarlama sensorları Low-E və digər örtülmüş səthləri müəyyən edir. Sistem operatoru xəbərdar etmək və ya panelin örtülmüş tərəfi yanlış yönləndirilmiş yüklədiyi halda xətti dayandırmaq üçün təyin edilə bilər.

Q3: Qurutma effekti tamamilə susuzdurmu?

A: Özünü uyğunlaşdıran hava bıçaqları ilə birləşdirilmiş qapalı dövrəli isti hava sirkulyasiya sistemi şüşə səthini və kənarlarını tamamilə qurutmaq üçün nəzərdə tutulub. Hava bıçağı boşluğu şüşə qalınlığına uyğunlaşır və ardıcıl buxarlanma şəraitini saxlamaq üçün təkrar dövriyyədə olan hava davamlı olaraq yenidən qızdırılır.

4-cü sual: Gündəlik texniki qulluq mürəkkəbdirmi?

A: Filtrlər, fırça rulonları və hava bıçağı başlıqları kimi əsas yoxlama nöqtələrinə yan panellər və genişləndirilmiş giriş qapıları vasitəsilə daxil olmaq mümkündür. Filtrlərin təmizlənməsi və fırçanın yoxlanılması kimi adi işlər əsas hissələri sökmədən yerinə yetirilə bilər. Təmir cədvəli istismar kitabçasında verilmişdir.

S5: Uzunmüddətli davamlı əməliyyatı dəstəkləyirmi?

A: Elektrik və pnevmatik komponentlər davamlı sənaye işi üçün seçilir. PLC, sürücülər, mühərriklər və sensorlar əsas beynəlxalq təchizatçılardan alınır. Tövsiyə olunan texniki xidmət intervallarına uyğun olaraq, xətt yüksək həcmli izolyasiya şüşəsi istehsalında 24 saat işləmək üçün nəzərdə tutulmuşdur.
