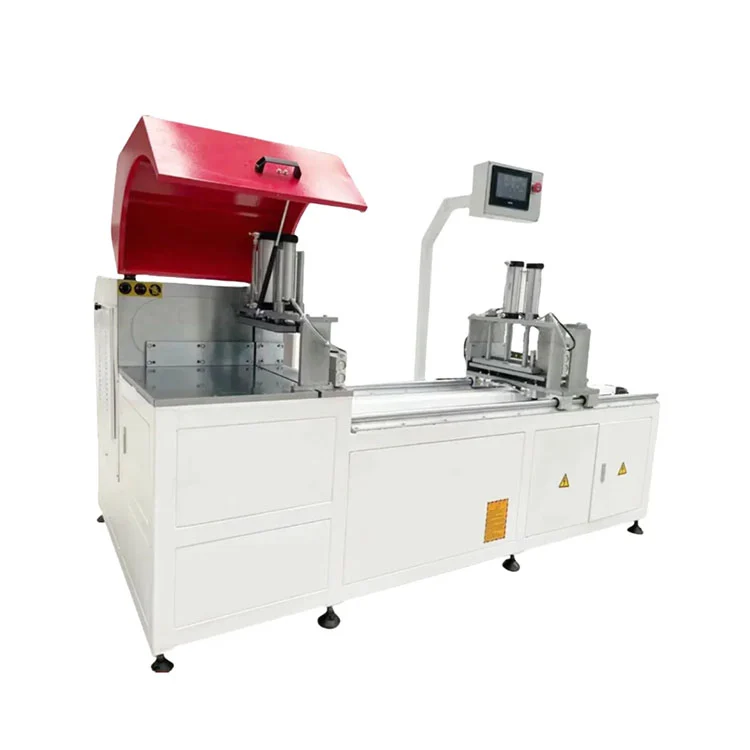

Sənaye alüminium profilləri üçün CNC dairəvi mişar

Texniki Spesifikasiyalar

Mişar necə işləyir

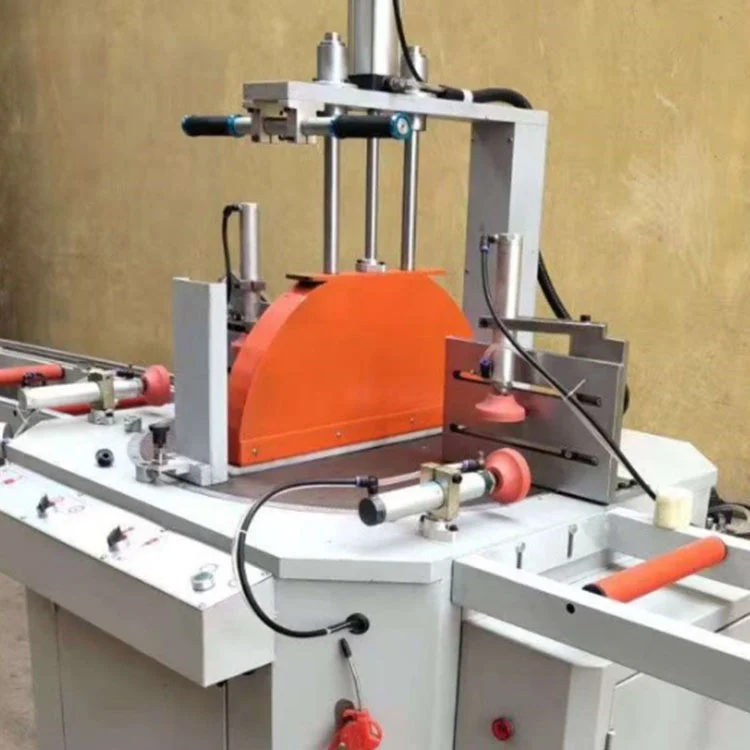

TheSənaye alüminium profilləri üçün CNC dairəvi mişartoxunma ekranında daxil edilmiş uzunluğa uyğun olaraq profili mişar bıçağının altına yerləşdirən servo idarə olunan qidalanma oxu ilə işləyir. Operator alüminium ekstruziyasını giriş rulonu masasına yükləyir, yaddaşdan kəsmə proqramını seçir və ya yeni ölçülərə daxil olur və dövrü başlayır. Pnevmatik sıxaclar profili istinad dayanacaqlarına qarşı tutmaq üçün həm şaquli, həm də üfüqi istiqamətlərdən birləşir. Qaz-maye sönümləmə silindri ilə təchiz edilmiş mişar başlığı, kvadrat, çapıqsız bir kəsik yaratmaq üçün idarə olunan qidalanma sürəti ilə materialdan aşağı enir. Atomlaşdırılmış kəsici maye sprey kəsmə zamanı bıçağı və iş parçasını soyuyur. Bıçaq geri çəkildikdən sonra sıxaclar sərbəst buraxılır və servo qidalanma profili növbəti kəsmə mövqeyinə aparır. Standart konfiqurasiya 90° və ±45°-də kəsilir. Opsiyonel CNC bucaq modulu ilə mişar başlığı proqram nəzarəti altında 22,5° və 157,5° arasında istənilən bucaqda fırlanır.

Əsas Komponentlər

• Servo qidalanma oxu:AC servo motor profilin yerləşdirilməsi üçün X oxulu top vintini idarə edir. Yerləşdirmə dəqiqliyi ±0,05 mm-dir, təkrar kəsmə tolerantlığı ±0,1 mm-dir. Standart yem səyahət tutacaqları uzunluğu 350 mm-dən 6500 mm-ə qədər kəsilir.
• Testere başlığı montajı:5,5 kVt və ya 7,5 kVt gücündə mühərrik volfram karbid dairəvi mişar bıçağını 2800 rpm sürətlə idarə edir. Qaz-maye söndürmə silindri materialın qalınlığına və bıçağın yüklənməsinə uyğun olaraq şaquli qidalanma sürətini idarə edir.
• Pnevmatik sıxma sistemi:Yumşaq çənələri olan ikiqat şaquli və üfüqi sıxaclar profili arxa hasara və masaya qarşı saxlayır. Sıxma qüvvəsi 0,5 ilə 0,8 MPa arasında quraşdırılmış hava təzyiqi tənzimləyicisi vasitəsilə tənzimlənir.
• CNC nəzarətçi və toxunma ekranı:10 düymlük çoxdilli toxunma ekranı ilə birləşdirilmiş idxal edilmiş PLC proqram saxlama, uzunluq daxiletmə, bucaq seçimi və dövrə nəzarətini idarə edir. Proqramın ötürülməsi üçün USB və şəbəkə bağlantısı dəstəklənir.

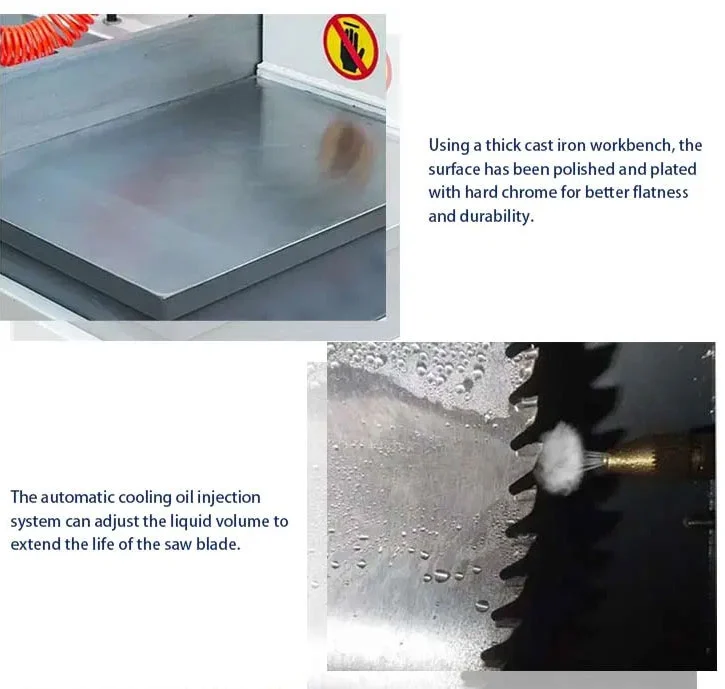

• Soyuducu yağlama sistemi:Avtomatik atomlaşdırılmış kəsici maye sistemi bıçaq və kəsici zonaya sürtkü yağını tətbiq edir. Bu, sürtünməni azaldır, bıçağın ömrünü uzadır və təmiz kəsilmiş səth əldə etməyə kömək edir.
• Təhlükəsizlik qutusu:Tam qapalı bıçaq qoruyucusu kəsmə sahəsini əhatə edir. Bıçaq yolunda maneə aşkar edilərsə, təcili dayandırma düyməsi və toqquşmadan qorunma sensoru maşını dayandırır.

Sənaye alüminium profilləri üçün standart aksesuarlar üçün CNC dairəvi mişar

1. CNC servo qidalanma nəzarət sistemi + 10 düymlük çoxdilli sensor ekran
2. Alüminium üçün idxal edilmiş volfram karbid dairəvi mişar bıçağı
3. Qaz-maye söndürmə kəsici mişar başlığı
4. Yumşaq cızıqlara qarşı çənələri olan ikili pnevmatik avtomatik sıxma cihazı
5. Avtomatik soyuducu yağlama sirkulyasiya sistemi
6. Tam qapalı təhlükəsizlik bıçağının qoruyucu örtüyü
7. Alüminium çip toz toplama boru kəməri
8. Təcili dayandırma düyməsi, toqquşmadan qorunma sensoru
9. Tam ingiliscə istismar və texniki xidmət təlimatı, ehtiyat hissələri alət dəsti

Sənaye Alüminium Profilləri üçün CNC Dairəvi Testere Könüllü Təkmilləşdirmə Modulları

1. Sıfır quyruqlu kəsmə strukturu (qalıq quyruq ≤5mm, yüksək material istifadəsi)
2. 6 m uzunluğunda profillər üçün avtomatik yükləmə və boşaltma diyircəkli konveyer xətti
3. CNC ixtiyari bucaq kəsmə modulu (22.5°--157.5°)
4. Böyük tutumlu çip saxlama toz toplayıcısı
5. IoT uzaqdan onlayn diaqnostika və məlumat statistikası modulu
6. Çox hissəli sinxron sıxma qurğusu
7. Xüsusi uzadılmış qidalanma 12000 mm-ə qədər səyahət

Tətbiq sahəsi

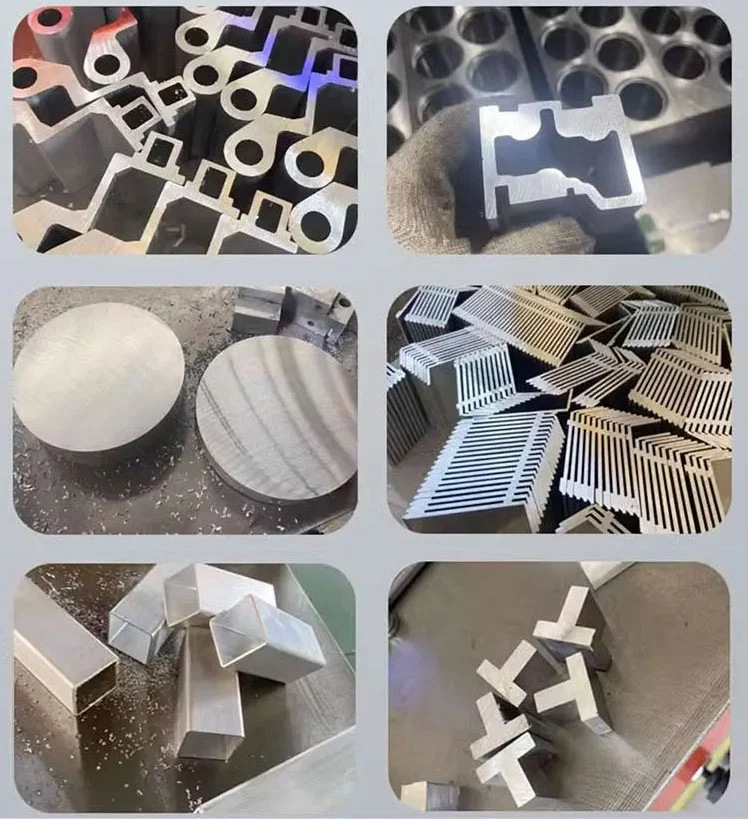

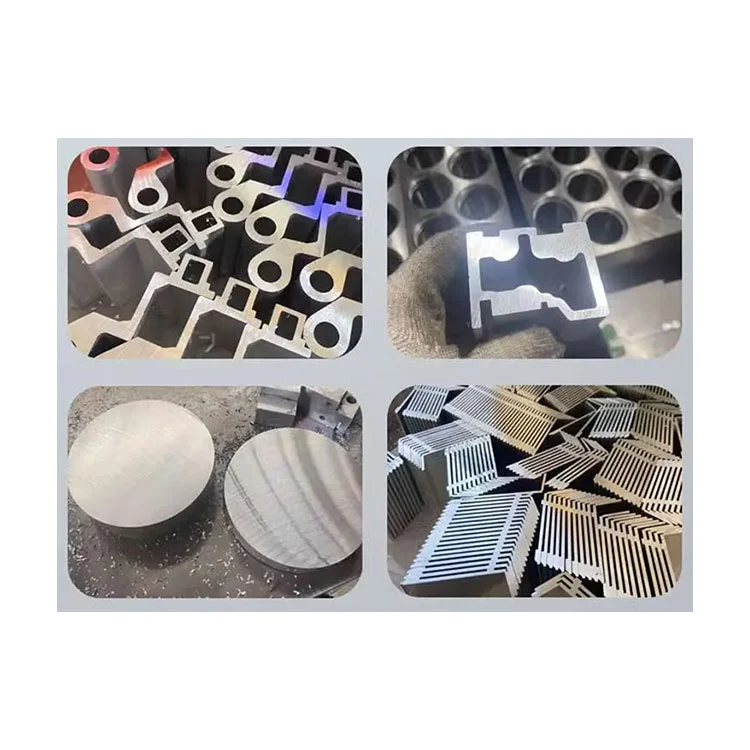

TheSənaye alüminium profilləri üçün CNC dairəvi mişaralüminium ekstruziyalarının sonrakı emaldan və ya montajdan əvvəl uzunluğa kəsildiyi istehsal mühitlərində istifadə olunur. Tipik istifadələrə pəncərələr və qapılar üçün çərçivə profillərinin kəsilməsi, pərdə divarları və transomlar, sənaye alüminium konstruksiya elementləri, günəş panellərinin montaj relsləri və memarlıq dekorativ profilləri daxildir. Mişar, kəsişmə qabiliyyəti daxilində bərk və içi boş alüminium bölmələri, termal qırılma profillərini və yüngül mis və ya PVC ekstruziyaları emal edə bilər. İsteğe bağlı ixtiyari bucaq modulu ilə o, həmçinin gable-end çərçivələr, trapezoidal pəncərələr və çoxtərəfli memarlıq birləşmələri üçün bucaqlı kəsiklər istehsal edir.

Bizim Xidmət

1. İstifadəyə verildiyi tarixdən etibarən minimum bir il zəmanət.
2. Satışdan əvvəl, satış zamanı və satışdan sonra pulsuz konsultasiya.
3. Pulsuz layihə planlaması və layout dizaynı.
4. Bütün funksiyalar qeyd olunduğu kimi işləyənə qədər avadanlığın pulsuz sazlanması.
5. Uzun məsafəli göndərmə razılaşmalarının pulsuz koordinasiyası.
6. Avadanlıqların istismarı və texniki xidməti üzrə pulsuz təlim.
7. Bir illik tam zəmanət və ömür boyu texniki xidmət.
