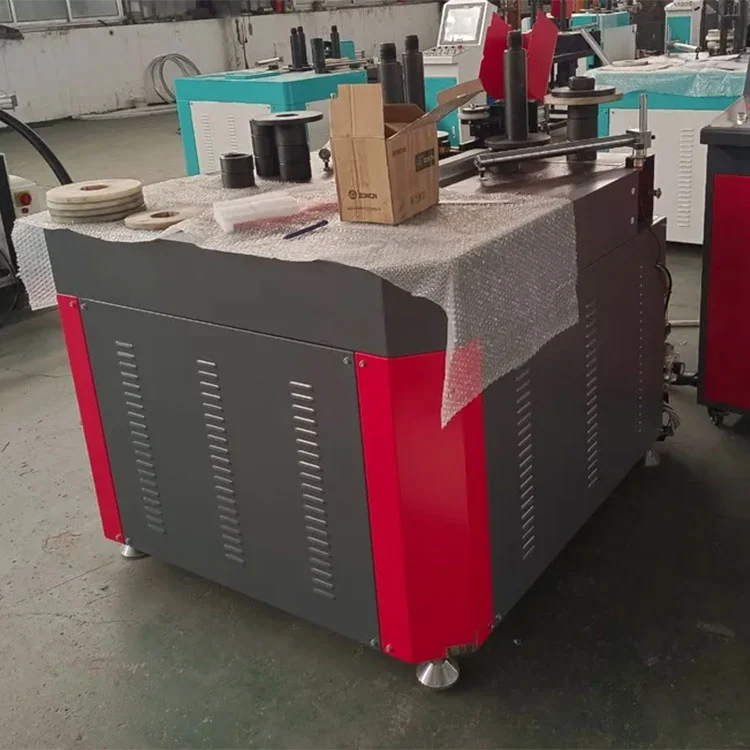

CNC Dörd Başlı Künc Bükmə Maşını

Əsas Xüsusiyyətlər

• Dörd başlı eyni vaxtda qıvrım:TheCNC Dörd Başlı Künc Bükmə Maşınıbir basma dövründə çərçivənin bütün dörd küncünü tamamlayır. Bu, tək başlı və ya iki başlı alternativlərlə müqayisədə idarəetmə vaxtını azaldır, burada çərçivə hər bir cüt künc üçün yenidən yerləşdirilməlidir və yenidən bərkidilir.
• CNC servo yerləşdirmə:Hər bir qıvrım başlığı top vintini idarə edən bir servo motor tərəfindən yerləşdirilir. Operator toxunma ekranında çərçivə ölçüsünü seçir və başlıqlar avtomatik olaraq tələb olunan mövqelərə keçir. Eyni sistem çoxlu çərçivə reseptlərini saxlayır. Təkrar yerləşdirmə dəqiqliyi ±0,1 mm-də müəyyən edilir, diaqonal xəta adətən 1 mm daxilində və düzgün hazırlanmış profillər altında tikiş xətası 0,15 mm-dən aşağıdır.
• Çərçivə ölçüsü diapazonu:Maşın 550 × 550 mm-dən 1800 mm hündürlüyünə və 3000 mm eninə qədər çərçivələri idarə edir, yaşayış və kommersiya istehsalında tapılan alüminium pəncərə və qapı çərçivə ölçülərinin əksəriyyətini əhatə edir.
• Hidravlik sıxma sistemi:Hər bir başlıq nominal yağ təzyiqi 15 MPa və ümumi sıxma qüvvəsi 48 kN olan hidravlik silindr tərəfindən idarə olunur. Hidravlik sxem iki mərhələli yüksək-aşağı təzyiq ardıcıllığından istifadə edir: sürətli yanaşma vuruşu dövrə vaxtını azaldır, vuruşun sonunda yüksək təzyiq tutma sıx künc əlaqəsini təmin edir.
• Pnevmatik hərəkətli sıxaclar:Sıxma qurğuları çərçivənin yüklənməsi üçün avtomatik irəliləyir və boşaldılması üçün bükmədən sonra geri çəkilir. Profili yerində saxlamaq və basma vuruşu zamanı deformasiya riskini azaltmaq üçün sıxma qüvvəsi iki istiqamətdən tətbiq edilir.

Texniki Spesifikasiyalar

Necə işləyir

TheCNC Dörd Başlı Künc Bükmə Maşınıtoxunma ekranında çərçivə ölçüsünün daxil edilməsi ilə başlayan ardıcıllıqla işləyir. Hər biri servo idarə olunan top vintli baltalara quraşdırılmış dörd bükmə başlığı avtomatik olaraq proqramlaşdırılmış mövqelərə keçir. Operator kəsilmiş və hazırlanmış alüminium profilləri sıxma qurğularına yerləşdirir. Pnevmatik sıxaclar həm şaquli, həm də üfüqi istiqamətdə təzyiq tətbiq edərək profilləri yerində saxlamaq üçün işə düşür. Sıxıldıqdan sonra hidravlik dövrə iki mərhələdə aktivləşir: aşağı təzyiqli sürətli irəliləmə sıxma alətlərini profil küncləri ilə təmasda saxlayır və yüksək təzyiqli tutma künc birləşməsini tamamlamaq üçün tam 48 kN sıxma qüvvəsini tətbiq edir. Saxlama müddətindən sonra sıxaclar sərbəst buraxılır, qıvrım alətləri geri çəkilir və hazır çərçivə çıxarıla bilər. Bütün dörd künc bir dövrədə tamamlanır, buna görə də çərçivənin yerini dəyişdirmək lazım deyil.

Əsas Komponentlər

• Servo mühərriklər və top vintləri:Dörd başlığın hər biri dəqiq bilyalı vintlə birləşdirilmiş AC servo motor tərəfindən müstəqil şəkildə yerləşdirilir. Bu tənzimləmə ±0,1 mm təkrarlanma qabiliyyətini təmin edir və başlıqları əl ilə tənzimlənmədən müxtəlif çərçivə ölçüləri üçün yenidən yerləşdirməyə imkan verir.
• Hidravlik güc qurğusu:60 litrlik çən, təzyiq tənzimləyici klapanları olan manifold vasitəsilə dörd hidravlik silindrə yağ verir. Yüksək aşağı təzyiqli iki mərhələli ardıcıllıq solenoid klapanlar vasitəsilə PLC tərəfindən idarə olunur.

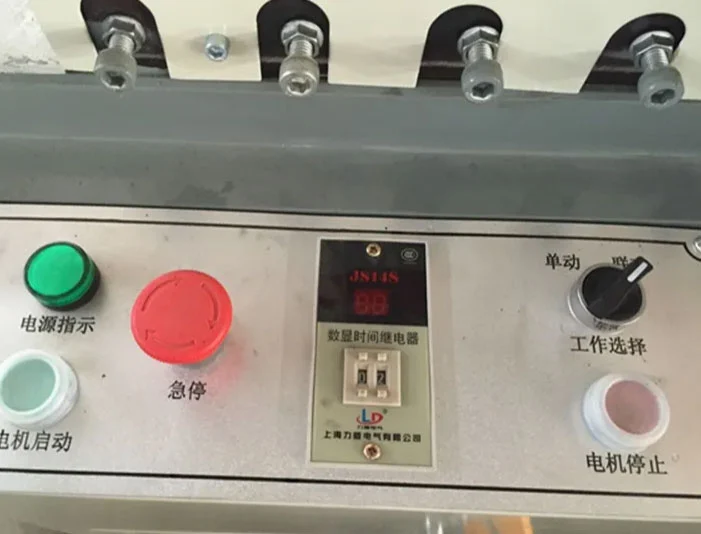

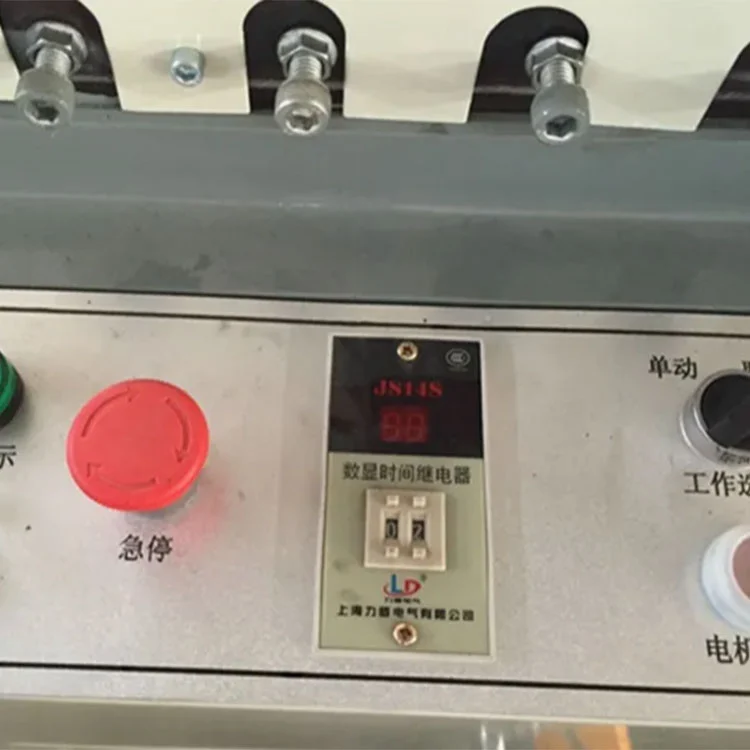

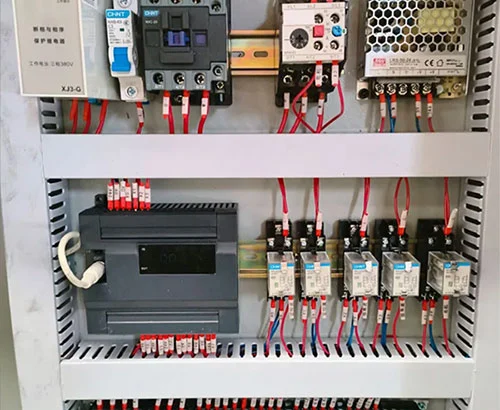

• Sensorlu ekran və PLC:Sənaye sensor ekranı çərçivə ölçüsü parametrlərini, saxlanılan proqramları, istehsal sayğaclarını və həyəcan mesajlarını göstərir. Ümumi istehsal olunan çərçivə ölçüləri üçün parametr reseptləri yadda saxlanıla və geri çağırıla bilər.

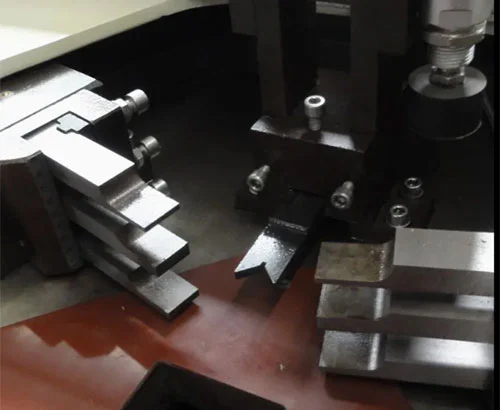

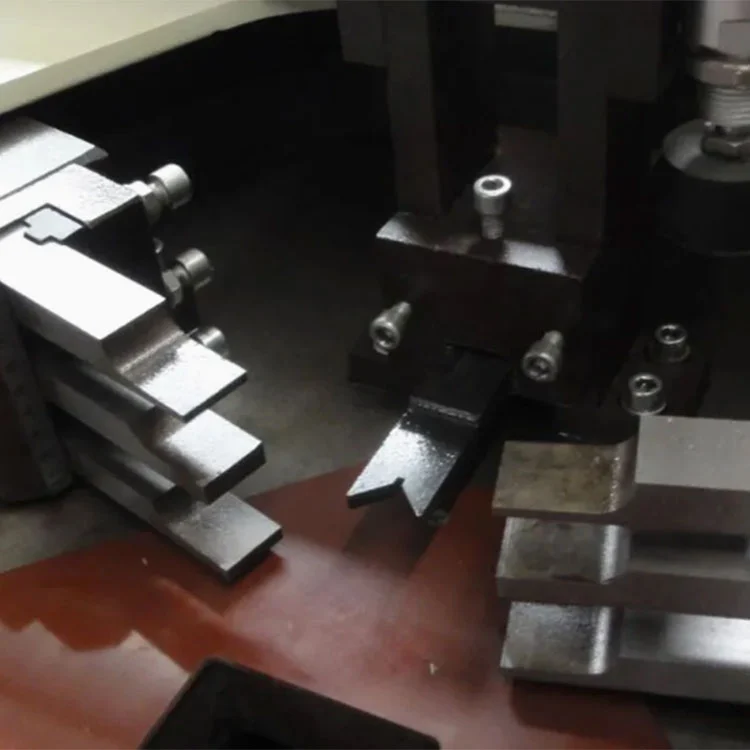

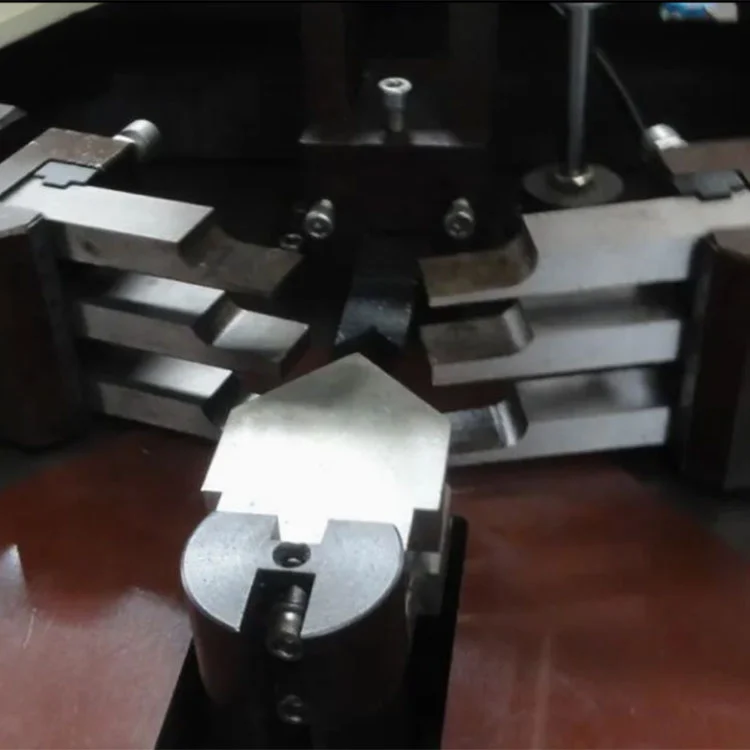

• Qıvrım alətləri:Sərtləşdirilmiş polad qıvrım bıçaqları profil həndəsəsinə uyğun işlənir. Alət dəstləri müxtəlif profil kəsikləri ilə dəyişdirilə bilər. Bıçaqlar dərinlik və hizalama üçün tənzimlənir.

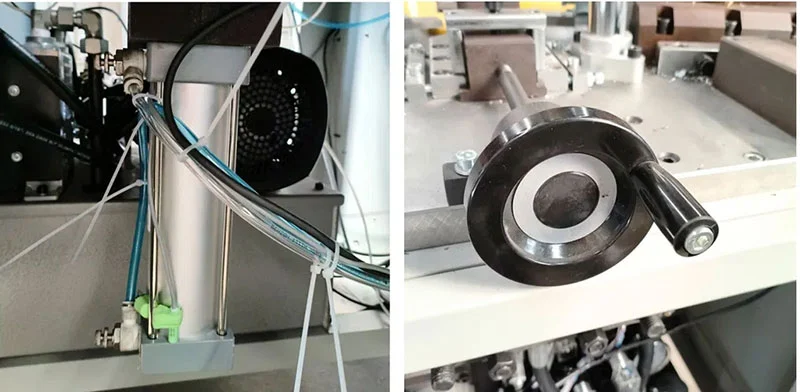

• Pnevmatik sıxma sistemi:Qısqaclar xətti bələdçilərdə irəliləyir və geri çəkilir. Sıxma qüvvəsi təzyiqi 0,5-0,8 MPa səviyyəsində tənzimlənən pnevmatik silindrlər tərəfindən təmin edilir. İki istiqamətli sıxma dizaynı, bükmə zamanı profili sabitləşdirmək üçün iki tərəfdən güc tətbiq edir.
• Maşın çərçivəsi:Qaynaqlanmış polad konstruksiya dörd hərəkət edən başlığı və sabit mərkəzi iş masasını dəstəkləyir. Çərçivə qıvrım zamanı yaranan reaksiya qüvvələrinə müqavimət göstərmək və zamanla baş hizasını saxlamaq üçün nəzərdə tutulmuşdur.

Tətbiq Ssenariləri

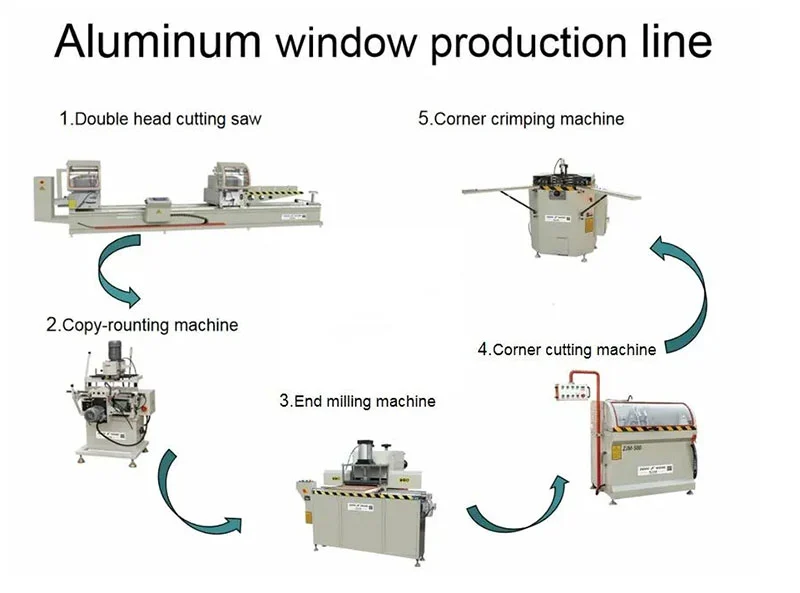

Alüminium Pəncərə İstehsalı

Qapalı, sürüşmə və istilik izolyasiyalı pəncərə çərçivələrinin qıvrılması.

Alüminium Qapı İstehsalı

Giriş qapılarının, balkon qapılarının, odadavamlı alüminium qapıların, daxili alüminium qapı çərçivələrinin künc montajı.

Pərdə Divarları və Bina Profilləri

Alüminium dayaqların, transomların və fasad profillərinin 90° künc qıvrılması.

Yüksək Həcmli İstehsal

Orta və böyük alüminium qapı və pəncərə fabriklərində istifadə olunur, burada dörd küncün bir dövrədə tamamlanması hər çərçivəyə işləmə müddətini azaldır və daha yüksək gündəlik məhsuldarlığı dəstəkləyir.

İstehsalçı və Zəmanət

Lebulang Maşın kimi fəaliyyət göstərən Shandong Lebulang Precision Machinery Co., Ltd., 1996-cı ildən Jinan müəssisəsində alüminium və PVC pəncərə və qapı emalı avadanlığı istehsal edir. Şirkət tədqiqat və inkişaf, emal, montaj, sınaq və satışları daxili idarə edir. TheCNC Dörd Başlı Künc Bükmə Maşınıbu inteqrasiya olunmuş sistem altında qurulmuşdur və CE və ISO 9001 sertifikatı ilə birbaşa fabrikdə təchiz edilmişdir. Bir illik zəmanət əsas strukturu əhatə edir. Video diaqnostika və əməliyyat təlimatı daxil olmaqla, uzaqdan texniki dəstək daxildir. Qıvrım bıçaqları, möhürlər və filtr elementləri kimi ehtiyat hissələri yığılır və ayrıca sifariş verilə bilər. Yerində quraşdırma və istismara vermə əlavə qiymətə təşkil edilə bilər.

Tez-tez verilən suallar

S1: CLM4S nə deməkdir?

A: CNC künc maşını 4 başlı Servo. "4" dörd müstəqil qıvrım başlığına aiddir.

S2: Maşının idarə edə biləcəyi maksimum çərçivə ölçüsü nədir?

A: Standart konfiqurasiya hündürlüyü 1800 mm və eni 3000 mm-ə qədər olan çərçivələri idarə edir. Qeyri-standart ölçülər sifariş zamanı müzakirə oluna bilər.

S3: Maşını yeni işçilər üçün idarə etmək çətindir?

A: Əməliyyat saxlanılan çərçivə proqramları olan sensor ekran vasitəsilə həyata keçirilir. İngilis dilində dərslik və video təlimlər təqdim olunur. Əksər operatorlar gündəlik iş rejimini bir-iki iş günü ərzində öyrənirlər.

S4: Hansı növ ödəniş və çatdırılma şərtləri mövcuddur?

A: Ödəniş USD, EUR və GBP daxil olmaqla əsas valyutalarda T/T və ya L/C ilə edilə bilər. Standart çatdırılma şərtləri FOB Qingdao və ya Jinandır. CFR, CIF və EXW də göndərmə təyinat yerindən asılı olaraq qəbul edilir.

S5: Qıvrım alətləri xüsusi profillər üçün fərdiləşdirilə bilərmi?

Cavab: Bəli, bükmə bıçaqları müştərinin profilinin kəsişməsinə uyğun emal edilə bilər. Düzgün alət dəstini istehsal etmək üçün sifariş prosesində profil nümunəsi və ya rəsm tələb olunur.
