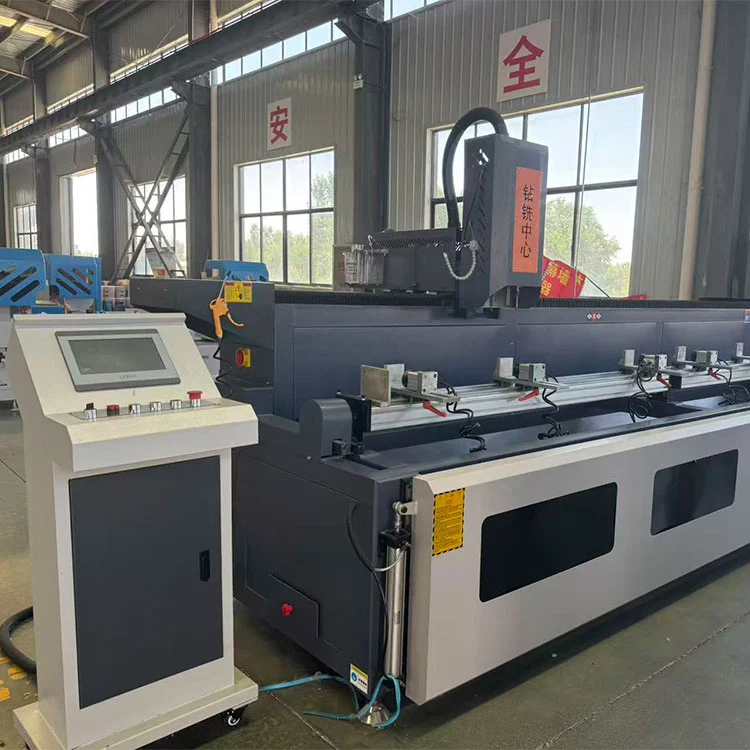

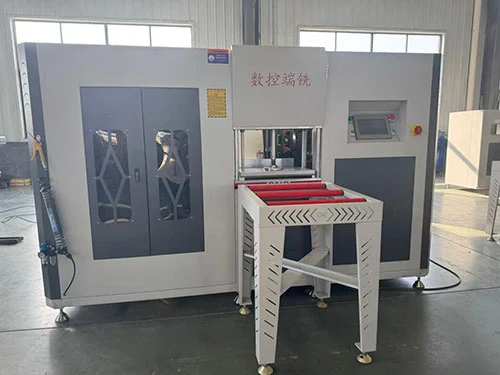

Dual Cut 4+2 Axis End Miller Termal Break Alüminium İstehsal Xətti

Bu ikiqat kəsilmiş 4+2 mil ucu freze termal olaraq qırılmış alüminium profil istehsal xətti Çinin Jinan şəhərindəki fabrikində Lebulang Machine tərəfindən istehsal edilmişdir. Şirkət 1996-cı ildən alüminium ərintisi qapı və pəncərə avadanlıqları istehsal edir və istehsal xətti birbaşa zavoddan satılır. OEM/ODM konfiqurasiyaları qəbul edilir. Bu freze maşını boş dönmə vuruşu olmadan hər iki istiqamətdə kəsilən iki müstəqil mildən istifadə edərək, termal qırılma profillərinin yüksək həcmdə istehsalı üçün nəzərdə tutulmuşdur. 4+2 oxlu CNC sistemi milləri yerləşdirir və onların istiqamətini avtomatik olaraq 0° ilə 90° arasında dəyişir. Çuqun baza, xətti bələdçi relslər və top vintli ötürücülər yerləşdirmə dəqiqliyini ±0,02 mm daxilində saxlayır və əvvəlcədən yüklənmiş proqramları olan 7 düymlük toxunma ekranı parametrləri idarə edir.

Dual Cut 4+2 Axis End Miller Termal Break Alüminium İstehsal Xətti

• İkili kəsmə sistemi:İki müstəqil mil, biri irəli və biri geri, profil boyunca hər iki istiqamətdə kəsməyə imkan verir. The milling cycle does not require an idle return stroke, which reduces overall cycle time compared with single‑spindle machines that cut in one direction only.
• 4+2 oxlu CNC nəzarəti:Dörd servo ox xətti profil qidalanma və yerləşdirməni idarə edir; iki əlavə fırlanan ox milləri avtomatik olaraq 0° ilə 90° arasında dəyişir. Bu sxem, alətlərin əl ilə dəyişdirilməsi olmadan frezeleme, zərb alətlərinin kəsilməsi və zərb alətləri, gücləndirilmiş dayaqlar və çərçivə profillərində çentiklənməyə icazə verir.
• Termal qırılma alüminium uyğunluğu:Kəsicinin həndəsəsi və sıxma quruluşu istilik qırılma profilləri üçün nəzərdə tutulmuşdur, burada izolyasiya zolağı bütöv qalmalı və işlənmiş səthlər bitmiş pəncərə və ya qapı montajında ​​yaxşı istilik performansı üçün sıx birləşmə təmin etməlidir.

Dual Cut 4+2 Axis End Miller Termal Break Alüminium İstehsal Xətti

• Dəqiqlik və sabitlik:Maşın bazası freze zamanı nəm vibrasiya üçün kütləni təmin edən çuqundur. Yerləşdirmə oxlarında xətti bələdçi relslər və top vintli ötürücülər ardıcıl əməliyyat altında təkrarlanma qabiliyyətini ±0,02 mm daxilində saxlayır. Rezin üzlü çənələri olan pnevmatik sıxaclar profili səthini işarələmədən etibarlı şəkildə saxlayır.

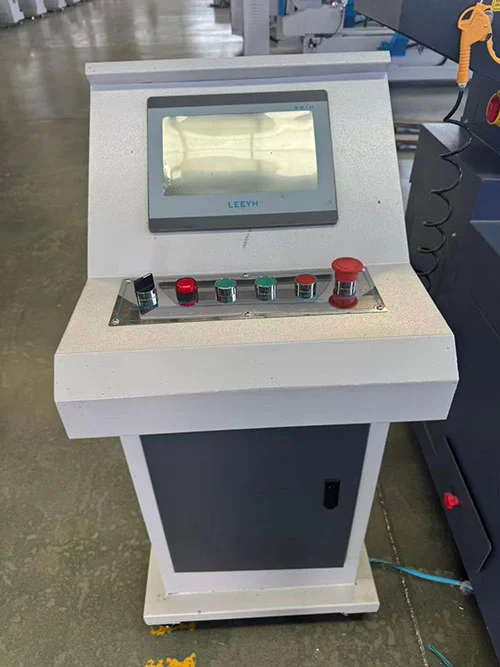

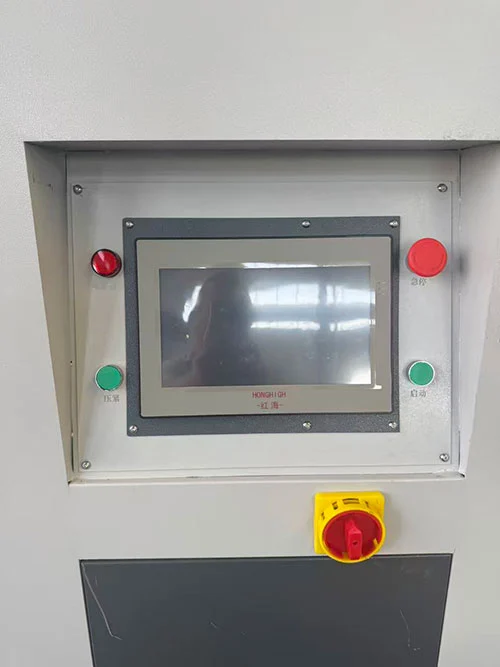

• Əməliyyat və proqramlaşdırma:7 düymlük sensor ekran interfeysi (ESTUN və ya Schneider CNC sistemi) tez-tez istifadə olunan profil proqramlarını saxlayır. Operator əvvəlcədən təyin edilmiş parametrləri geri çağıra və ya birbaşa yeni ölçülər daxil edə bilər. İsteğe bağlı QR kodu skan etmə funksiyası müvafiq emal proqramını avtomatik yükləyə, quraşdırma vaxtını və daxiletmə xətaları potensialını azalda bilər.

Dual Cut 4+2 Axis End Miller Termal Break Alüminium İstehsal Xətti Tətbiqləri

• Termal qırılma alüminium qapı və pəncərə dayaqları / transom ucun freze
• Çərçivə və qanad profilinin zərb və oluğun işlənməsi
• Pərdə divarının alüminium profilinin uç üzünün işlənməsi
• Yüksək həcmli alüminium pəncərə istehsal xətləri

Necə işləyir

TheDual Cut 4+2 Axis End Miller Termal Break Alüminium İstehsal Xəttioperatorun pnevmatik qısqaclara termal qırılma alüminium profilini yükləməsi ilə işləyir. 4+2 oxlu CNC nəzarəti milləri müvafiq bucaqda (0° və ya 90°) yerləşdirir və profil uclarını frezeləmək üçün onları xətti oxlar boyunca hərəkət etdirir. Bir mil irəli keçiddə kəsilir və əks istiqamətdə fırlanan ikinci mil geri keçiddə kəsimi tamamlayır - və ya proqramdan asılı olaraq hər ikisi eyni vaxtda müxtəlif üzləri emal edə bilər. Freze dərinliyi, zərb uzunluğu və yiv ölçüləri toxunma ekranı vasitəsilə təyin edilir. İkili kəsmə hərəkəti o deməkdir ki, millər bütün dövr ərzində işə salınır və sıxaclar sərbəst buraxıldıqdan sonra profil növbəti emal mərhələsinə hazırdır.

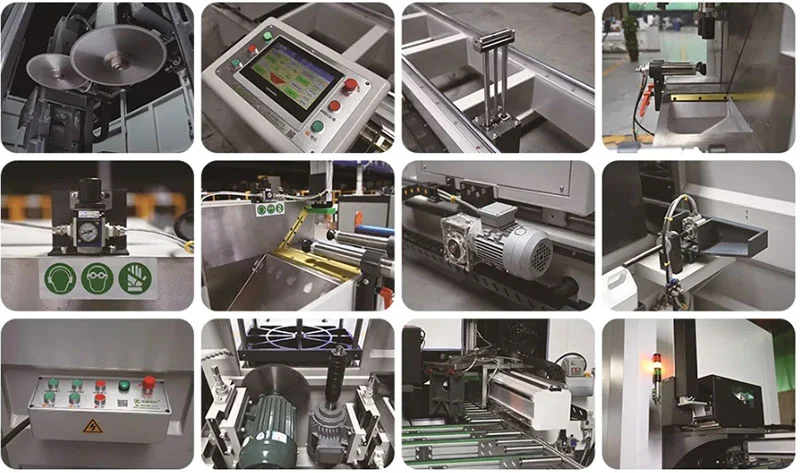

Əsas Komponentlər

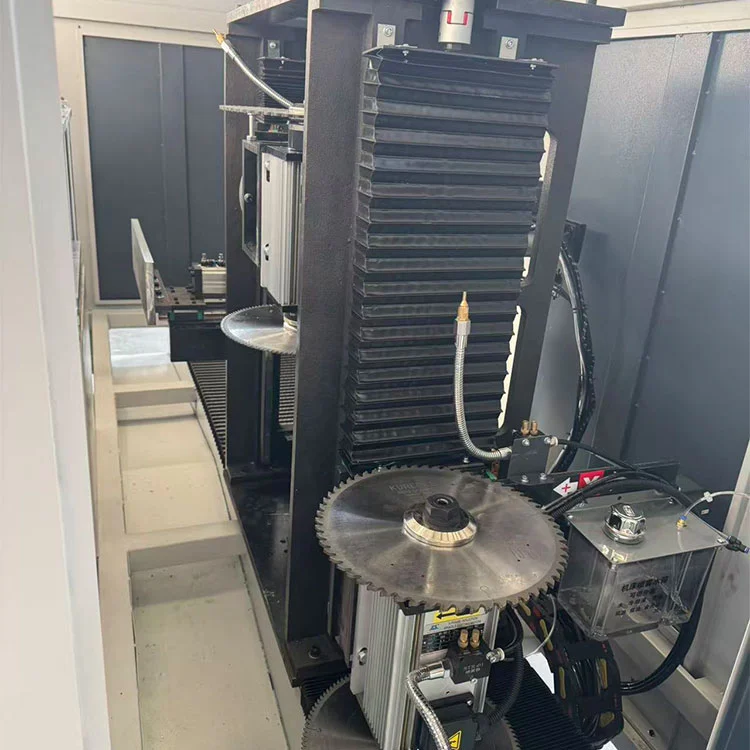

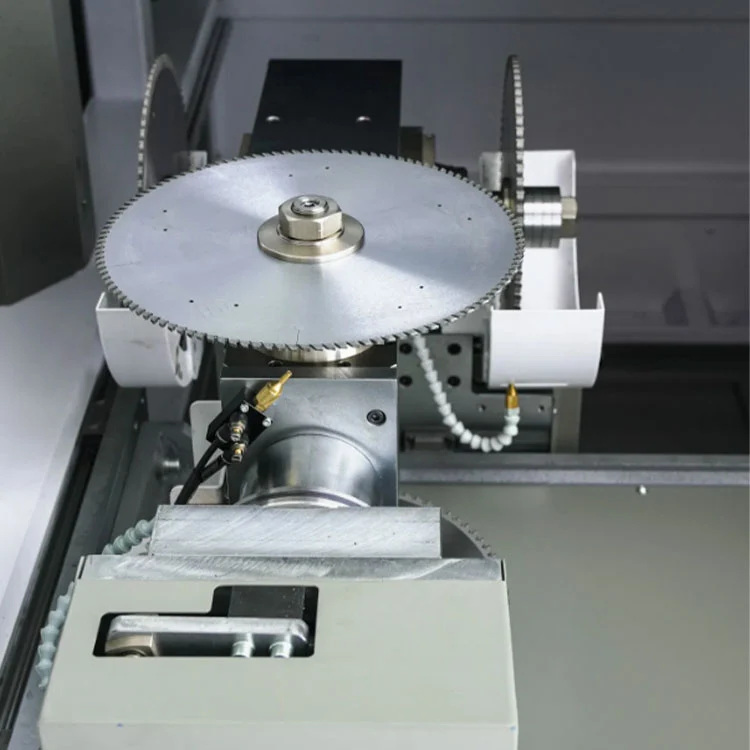

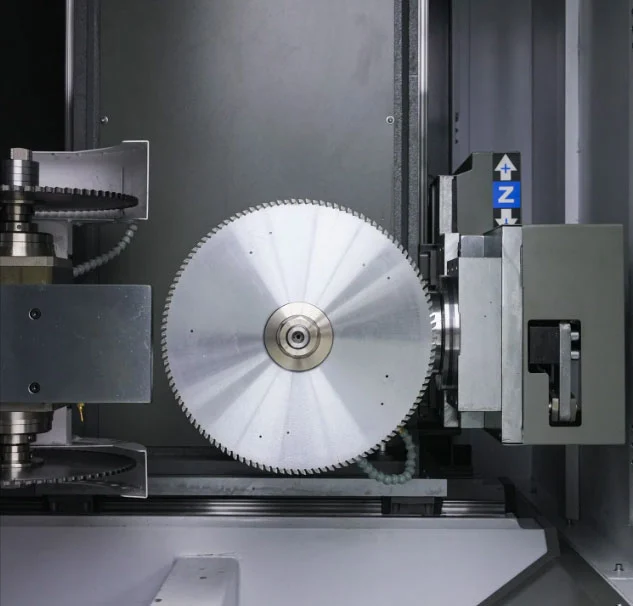

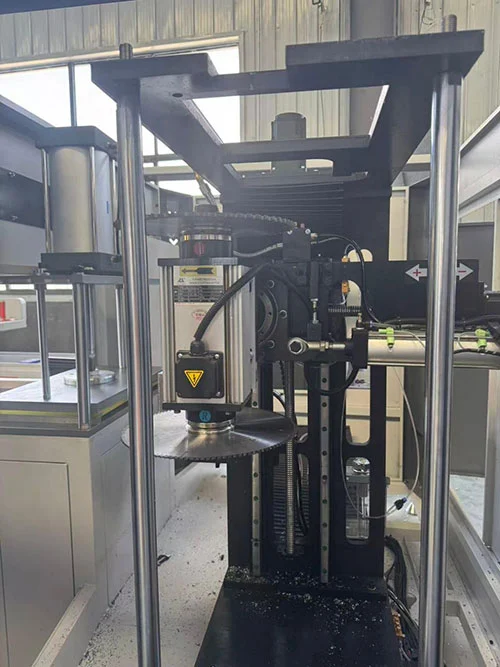

• Əkiz mil (2×3kW):Hər bir mil mühərriki 2800 rpm-də 3 kVt verir və φ230 mm-dən φ350 mm-ə qədər freze kəsicilərini qəbul edir. Bir mil saat əqrəbi istiqamətində, digəri isə saat əqrəbinin əksi istiqamətində fırlanma üçün konfiqurasiya edilib və yer dəyişdirmədən iki istiqamətli kəsməyə imkan verir.

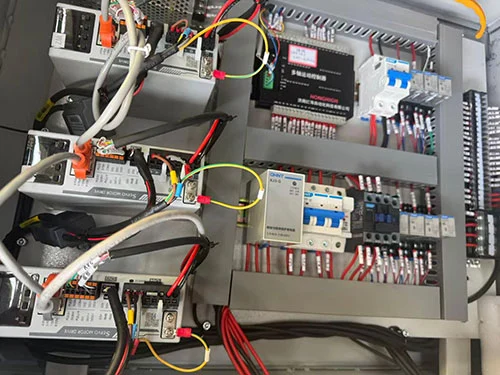

• 4+2 oxlu CNC sistemi:CNC nəzarətçisi (ESTUN və ya Schneider) dörd xətti servo oxu (profilin ötürülməsi və alətin yerləşdirilməsi) və iki fırlanan oxu (mil bucağının dəyişdirilməsi) əlaqələndirir. Proqramlar USB, toxunma ekranı və ya əlavə QR kod skaneri vasitəsilə yüklənə bilər.
• Çuqun əsas və xətti bələdçilər:Ağır çuqun yataq sabit bir təməl təmin edir. Xətti bələdçi relsləri və dəqiq top vintləri minimum boşluqla hamar, dəqiq ox hərəkətini təmin edir.
• Rezin qoruyucu ilə pnevmatik sıxma:Qısqaclar freze zamanı profili etibarlı şəkildə saxlayır. Alüminiumun səthi cızıqlarının və deformasiyasının qarşısını almaq üçün təmas səthləri rezin yastıqlarla təchiz edilmişdir.
• Toz çıxarma portu:Toz çıxarma sistemi üçün əlaqə nöqtəsi davamlı iş zamanı iş sahəsini alüminium çiplərdən təmiz saxlamağa kömək edir.

Texniki Spesifikasiyalar

• Enerji təchizatı: 380V / 50Hz / 3Ph
• Ümumi güc: 8,8 kVt (2 × 3 kVt mil mühərrikləri + servo sürücülər)
• İş mili sürəti: 2800 rpm
• Freze kəsicisinin diametri: φ230--φ350 mm (özəlləşdirilə bilər)
• İşçi hava təzyiqi: 0,5--0,8 MPa
• Maks Freze Dərinliyi: 80 mm
• Maksimum Profil Ölçüsü: Eni ≤120 mm, Hündürlük ≤150 mm
• Maşın Ölçüsü: 1700 × 800 × 1500 mm
• Çəki: ≈ 450 kq

Zavod və Satış Sonrası

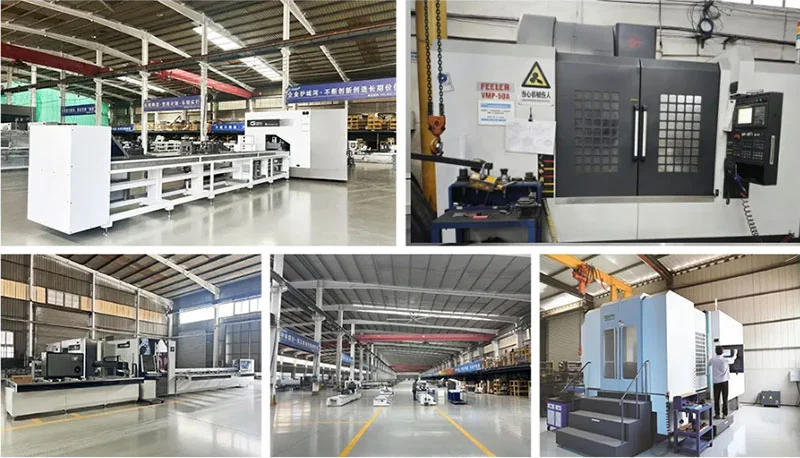

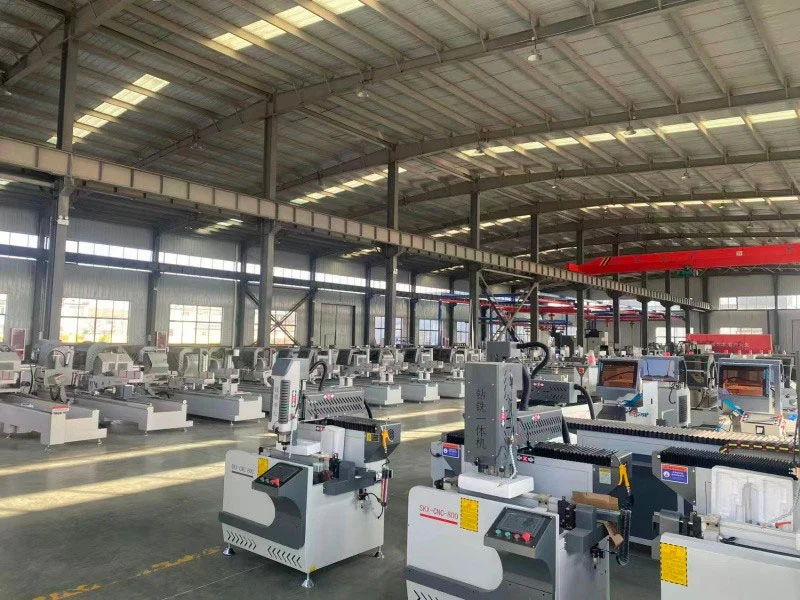

Lebulang Machine 1996-cı ildən bəri Jinan istehsal sahəsini idarə edir, pəncərə, qapı və profil emal maşınları istehsal edir. TheDual Cut 4+2 Axis End Miller Termal Break Alüminium İstehsal XəttiCE və ISO sertifikatları ilə birbaşa fabrikdən göndərilir. Bir illik struktur zəmanəti standartdır. Uzaqdan quraşdırma təlimatları, təlim mediası və onlayn dəstək pulsuz olaraq daxil edilir. İstehlak materialları - kəsicilər, çənələr, möhürlər - anbarda saxlanılır. Yerində istismara verilməsi təşkil edilə bilər.

Tez-tez verilən suallar

S: Avadanlığınız həm pəncərə/qapı profillərini, həm də alüminium pərdə divar profillərini idarə edə bilərmi?

A: Bəli. Fabrikimiz qapı, pəncərə və pərdə divarlarının istehsalı üçün ağıllı maşınlar istehsal edir. Məsələn, G20/G50 iş stansiyası tam texnoloji emal ilə məşğul olur, Lebulang markalı mişarlarımız isə profilləri 45°-dən 135°-dək bucaq altında kəsir. Xüsusi istehsal ehtiyaclarınıza əsasən avadanlıq tövsiyə edirik.

S: Əməliyyat kompleksdir? Çoxlu ixtisaslı işçilərə ehtiyacım varmı?

A: Biz maşınları minimum təlimlə idarə olunacaq şəkildə dizayn edirik. CNC sistemi əvvəlcədən təyin edilmiş proqramları saxlayır və interfeys sadə menyulardan istifadə edir. Heç bir qabaqcıl proqramlaşdırma biliyi tələb olunmur. İşçilərinizin tez bir zamanda peşəkar olmasına kömək etmək üçün pulsuz təlim materialları, uzaqdan bələdçilik və quraşdırma videoları təqdim edirik.

S: Emal dəqiqliyi və uzunmüddətli sabitlik haqqında nə demək olar?

Cavab: Biz çuqun maşın gövdələrindən, xətti bələdçi relslərdən və servo mühərrikləri olan top vintli ötürücülərdən istifadə edirik. Əsas komponentlər beynəlxalq səviyyədə tanınmış təchizatçılardan alınır. Brilyant uclu alətlər və avtomatik yağlama sistemləri zamanla ardıcıl dəqiqliyi dəstəkləyərək kəsmə keyfiyyətini qorumağa və komponentlərin ömrünü uzatmağa kömək edir.

S: Satışdan sonra hansı xidməti göstərirsiniz?

A: Biz 24 saat onlayn dəstək, bir illik zəmanət və ömürlük texniki xidmət təklif edirik. Video zəng vasitəsilə problemlərin uzaqdan aradan qaldırılması mümkündür. Sahəyə baş çəkmək lazım olarsa, biz onu əlavə ödənişlə təşkil edə bilərik. Ehtiyat hissələri anbarda saxlanılır və tez göndərilə bilər.
