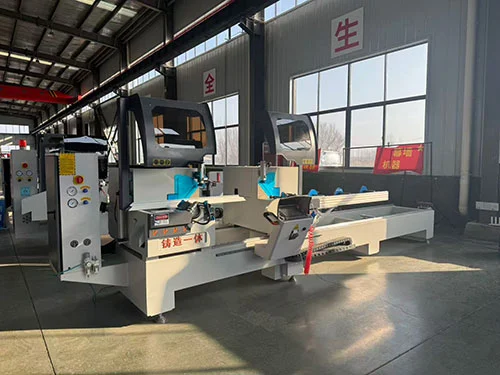

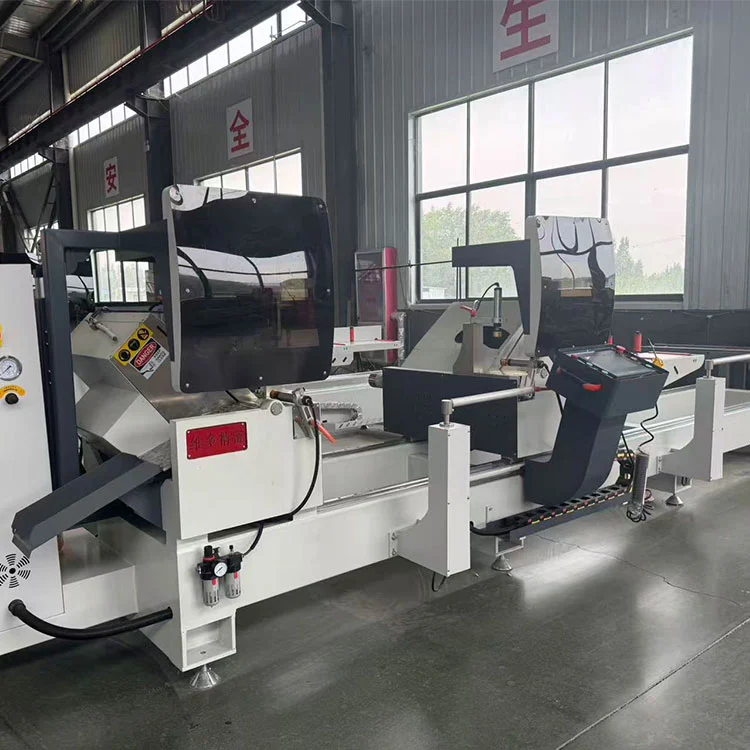

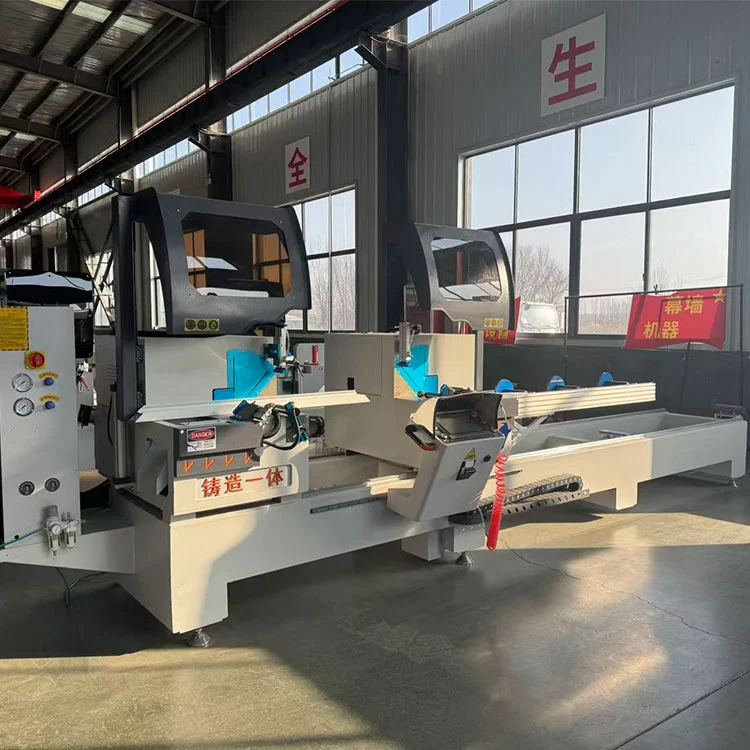

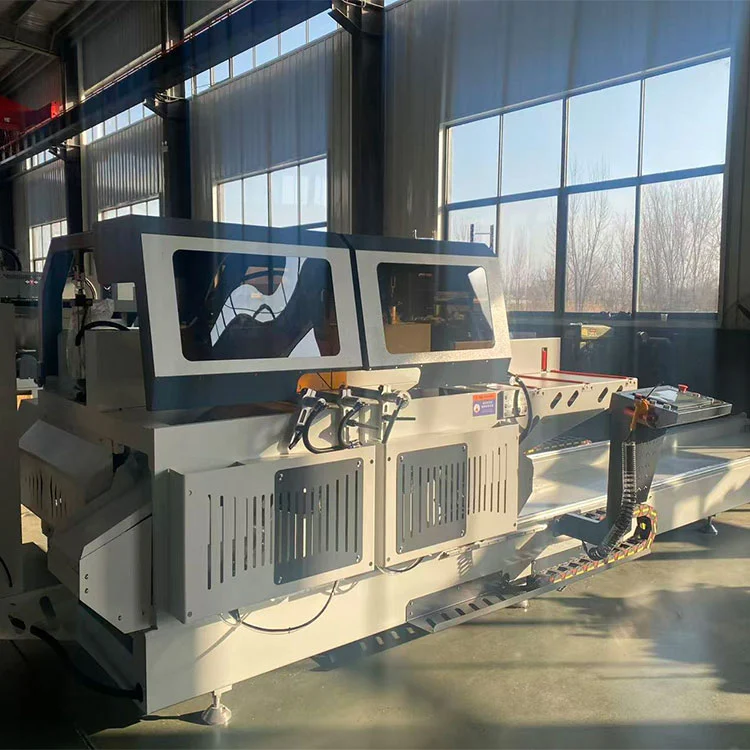

Yarımavtomatik İki Başlı Gönye Saw Alüminium Profil Kəsmə Maşını

Lebulang Machine brendi altında fəaliyyət göstərən Shandong Lebulang Precision Machinery Co., Ltd. 1996-cı ildən Çinin Jinan fabrikində alüminium və PVC emal avadanlığı istehsal edir. Bu yarı avtomatik ikibaşlı mişar pəncərələr, qapılar, pərdə divarları və sənaye çərçivələri üçün alüminium profilləri kəsir. O, eni 350 mm-ə qədər və hündürlüyü 150 mm-ə qədər olan profilləri idarə edir, üfüqi kəsmə açıları 45°-dən 135°-dək və şaquli açılar 45°-dən 90°-ə qədərdir. 4 kVt gücündə iki mühərrik mişar bıçaqlarını 2800 rpm sürətlə idarə edir və sağ baş uzunluq yerləşdirilməsi üçün dayaq və dişli ötürücü ilə xətti bələdçilərdə hərəkət edir. Beş oxlu tam qapalı CNC sistemi bucaq və uzunluq yerləşdirməyə nəzarət edir, kəsmə qidalanma sürəti isə 0-dan 3 m/dəq arasında addımsız tənzimlənir.

Texniki Parametrlər

Xüsusiyyətlər

• Böyük profil kəsimi:TheYarımavtomatik İki Başlı Gönye Saw Alüminium Profil Kəsmə Maşınıiri alüminium profillərin ikiölçülü mürəkkəb bucaq kəsilməsi üçün nəzərdə tutulmuşdur. Standart pərdə divarı və sənaye ekstruziya ölçülərini əhatə edən 350 mm-ə qədər eni və 150 ​​mm-ə qədər hündürlüyü idarə edir.
• Beş oxlu tam qapalı CNC sistemi:Bucaq və uzunluq yerləşdirilməsi qapalı döngə əks əlaqəsi olan beş oxlu CNC sistemi ilə idarə olunur. Bu normal iş şəraitində bucaq tolerantlığını ±5′ və təkrar uzunluq tolerantlığını ±0,2 mm daxilində saxlayır.
• Hərəkətli mişar başının ötürülməsi:Sağ kəsici baş dayaq və dişli ötürücü ilə xətti bələdçi cütü üzərində hərəkət edir. Bu tənzimləmə tam 6000 mm kəsmə gücü üzərində dəqiq uzunluq yerləşdirilməsi üçün lazım olan sərtliyi dəstəkləyir.
• Həssas dönmə rulmanları:Mişar başının fırlanması sabit, aşağı sürtünməli bucaq hərəkətini təmin edən çarpaz silindrik diyircəkli rulmanlardan istifadə edir. Bu dizayn hamar bucaq tənzimlənməsinə və təyin edilmiş vəziyyətdə etibarlı kilidlənməsinə kömək edir.
• Təkmilləşdirilmiş rokçu qol quruluşu:Mişar bıçağı iş masasının altından yuxarıya doğru yellənən gücləndirilmiş rokçu qoluna quraşdırılmışdır. Bu konfiqurasiya profildə hamar, təmiz kəsilmiş səth yaradır və ümumi kəsmə sabitliyini yaxşılaşdırır.
• Masa altında bıçaq yelləncək:Bıçağın qidalanma istiqaməti iş masasının altındandır, bu, dövr ərzində operatorun əllərini kəsmə zonasından uzaq tutmağa kömək edir.
• İnteqrasiya edilmiş yağlama və soyutma:Dumanlı yağlama və soyutma cihazı mişar bıçağı ilə hərəkət edir, kəsici mayeni birbaşa bıçağın dişlərinə və kəsmə sahəsinə tətbiq edir. Bu, bıçağın xidmət müddətini uzatmağa kömək edir və alüminiumda kəsmə keyfiyyətini yaxşılaşdırır.

Necə işləyir

TheYarımavtomatik İki Başlı Gönye Saw Alüminium Profil Kəsmə Maşınıoperatorun CNC idarəetmə panelində istədiyiniz üfüqi və şaquli kəsmə açılarını, həmçinin kəsmə uzunluğunu təyin etməklə işləyir. Sağ kəsici baş avtomatik olaraq xətti bələdçi boyunca proqramlaşdırılmış vəziyyətə doğru hərəkət edir. Alüminium profillər rulon dayaq masalarına yerləşdirilir və pnevmatik sıxaclar ilə sabitlənir. Hər iki baş eyni vaxtda və ya müstəqil şəkildə kəsilə bilər. Kəsmə dövrü ərzində mişar bıçaqları iş masasının altından yuxarıya doğru yellənir və 0 ilə 3 m/dəq arasında idarə olunan qidalanma sürəti ilə profili kəsir. Kəsmə zamanı dumanla yağlama sistemi işə düşür. Bıçaqlar geri çəkildikdən sonra sıxaclar sərbəst buraxılır və kəsilmiş parçalar çıxarılır. Beş oxlu qapalı dövrəli CNC sistemi toplu kəsmə zamanı dəqiqliyi qorumaq üçün mövqeyi izləyir və tənzimləyir.

Əsas Komponentlər

• Testere mühərrikləri (2 × 4 kVt):Hər kəsici başlıq 2800 rpm sürətlə fırlanan 4 kVt gücündə mühərriklə idarə olunur. Gücü bıçağın diametrinə və 350 × 150 mm kəsici kəsiyi tutumuna uyğundur.
• Xətti bələdçi və dayaq-pinion:Daşınan sağ başlıq dəqiq xətti bələdçi üzərində hərəkət edir və dayaq və dişli ötürücü ilə yerləşdirilir. Bu ötürücü 6000 mm-lik yatağın üzərində uzunluq yerləşdirilməsi üçün tələb olunan sərtliyi və dəqiqliyi təmin edir.
• Çapraz rulmanlar:Bucaq tənzimləmək üçün mişar başının döngəsində istifadə olunur. Bu rulmanlar yüksək sərtlik və minimum boşluqla hamar fırlanma təmin edir.
• Beş oxlu CNC nəzarətçi:Üfüqi və şaquli kəsmə açılarını, uzunluğun yerləşdirilməsini və qidalanma sürətini idarə edir. Qapalı dövrə sistemi yerləşdirmə dəqiqliyini qorumaq üçün kodlayıcılardan gələn rəydən istifadə edir.
• Dumanlı yağlama sistemi:Kəsmə zonasına atomlaşdırılmış kəsici mayeni çatdıran mişar bıçağı ilə hərəkət edən nozzle qurğusu. Bu, sürtünmə istiliyini azaldır və bıçaq dişlərində alüminium çip qaynaqının qarşısını alır.
• Pnevmatik sıxaclar:Kəsmə zamanı profili yerində saxlayın. Sıxma təzyiqi hava tənzimləyicisi vasitəsilə tənzimlənir.

Tətbiqlər

TheYarımavtomatik İki Başlı Gönye Saw Alüminium Profil Kəsmə Maşınıpəncərə və qapı istehsalında alüminium profillərin kəsilməsi, pərdə divarlarının hazırlanması, günəş panellərinin çərçivəsi istehsalı və ümumi sənaye alüminium emalı üçün istifadə olunur. O, müəyyən edilmiş kəsmə gücü daxilində bərk və içi boş ekstruziyaları, termal qırılma profillərini və yüngül əlvan metal hissələrini idarə edir.

İstehsalçı və Dəstək

Lebulang Maşın kimi fəaliyyət göstərən Shandong Lebulang Precision Machinery Co., Ltd. 1996-cı ildən bəri Çinin Jinan fabrikində alüminium emalı avadanlığı istehsal edir.Yarımavtomatik İki Başlı Gönye Saw Alüminium Profil Kəsmə MaşınıCE və İSO sertifikatları ilə birbaşa fabrikdə verilir. Bir illik zəmanət əsas strukturu əhatə edir. Uzaqdan texniki dəstək, əməliyyat videoları və ingilis dili təlimatı daxildir. Ehtiyat hissələri göndərilmək üçün saxlanılır. Gərginlik, kəsmə uzunluğu və sıxma seçimləri sifariş zamanı fərdiləşdirilə bilər.

Tez-tez verilən suallar

S1: Bu mişar hansı profilləri kəsə bilər?

A: O, 350 mm enində və 150 ​​mm hündürlüyündə alüminium profilləri kəsir, o cümlədən bərk çubuqlar, içi boş ekstruziyalar və termal qırılma profilləri. Yüngül əlvan metallar və bəzi PVC profilləri üçün də uyğundur.

S2: O, mürəkkəb açıları kəsə bilərmi?

A: Bəli. Maşın üfüqi bucağı 45°-dən 135°-ə qədər və şaquli bucağı 45°-dən 90°-ə qədər tənzimlənə bilən ikiölçülü mürəkkəb bucaq kəsilməsini həyata keçirir.

Q3: Kəsmə dəqiqliyi nədir?

A: Düzgün saxlanılan bıçaqlarla standart iş şəraitində təkrar yerləşdirmə uzunluğu tolerantlığı ±0,2 mm, kəsmə bucağı tolerantlığı isə ±5′-dir.

S4: Başın düzgün yerləşdirilməsi avtomatikdir?

A: Bəli. Sağ baş beş oxlu CNC sistemi vasitəsilə xətti bələdçi boyunca avtomatik olaraq proqramlaşdırılmış vəziyyətə doğru hərəkət edir. Operator istənilən uzunluğu idarəetmə panelinə daxil edir.

S5: Minimum sifariş miqdarı və çatdırılma müddəti nədir?

A: Minimum sifariş miqdarı bir dəstdir. Standart çatdırılma müddəti cari istehsal cədvəlindən asılı olaraq depozit alındıqdan sonra adətən 15-25 iş günüdür.
