800mm CNC Pərdə Divar Ucu Freze Maşını

Lebulang Machine brendi altında fəaliyyət göstərən Shandong Lebulang Precision Machinery Co., Ltd., 1996-cı ildən Çinin Jinan fabrikində alüminium emalı avadanlığı istehsal edir. Bu 3 oxlu servo CNC freze alüminium pərdə divarı və fasad profillərini, qapı və pəncərə çərçivələrini və memarlıq ekstruziyalarını emal edir. O, 800 mm X oxu hərəkəti, 0°-dən 90°-ə qədər avtomatik mil fırlanması, ağır yüklü çuqun bazası və partiya istehsalı üçün çox profilli sıxma xüsusiyyətinə malikdir. İstifadəçi dostu HMI ilə SYNTEC sənaye CNC sistemi sürətli quraşdırma üçün USB CAD idxalını və əvvəlcədən yüklənmiş profil kitabxanalarını dəstəkləyir.

• 800 mm X oxu hərəkəti:The800mm CNC Pərdə Divar Ucu Freze MaşınıX oxu boyunca 800 mm iş uzunluğunu təmin edir, böyük pərdə divarı və fasad profillərini bir quraşdırmada yerləşdirir.
• 3 oxlu CNC servo nəzarət:X, Y və Z oxları dəqiq top vintləri ilə birləşdirilmiş servo mühərriklər tərəfindən idarə olunur. Mövqeləşdirmə dəqiqliyi ±0,02 mm-də göstərilib, istehsal partiyaları arasında ardıcıl zərb və yiv ölçülərini dəstəkləyir.
• Ağır çuqun bazası:Maşın yatağı yüksək sürətli freze zamanı vibrasiyanı nəmləndirmək və sabitliyi qorumaq üçün nəzərdə tutulmuş çuqundur. Bu, hamar, çapıqsız uç üzlərə və daha uzun alət ömrünə kömək edir.
• Milin avtomatik 0°-dən 90°-dək fırlanması:Freze mili proqram nəzarəti altında 0° (üfüqi) ilə 90° (şaquli) arasında dönə bilər. Üfüqi və şaquli profil ucları iş parçasının və ya alətin əl ilə yerləşdirilməsi olmadan bir sıxacda işlənə bilər.
• Çox profilli sıxma:Sıxma qurğusu eyni vaxtda 3-dən 5-ə qədər profili bərkidə bilər və bu, bir dövrədə eyni freze əməliyyatlarının toplu emalına imkan verir.
• SYNTEC sənaye CNC sistemi:İdarəetmə blokuna rəngli HMI, CAD fayllarının idxalı üçün USB portu və ümumi zərb və çentik həndəsələri ilə əvvəlcədən yüklənmiş profil kitabxanaları daxildir. Operatorlar proqramı seçir, profilləri yükləyir və G kodunu yazmadan dövrü başlayır.

800mm CNC Pərdə Divar Ucu Freze Maşını

Necə işləyir

The800mm CNC Pərdə Divar Ucu Freze Maşınıoperatorun beşə qədər alüminium profilini pnevmatik sıxma qurğusuna yükləməsi ilə işləyir. SYNTEC nəzarətçisindən emal proqramını seçdikdən sonra — ya əvvəlcədən yüklənmiş kitabxanadan, ya da CAD ilə idxal edilmiş fayldan — dövrə başlayır. Servo ilə idarə olunan X, Y və Z oxları freze kəsicisini profilin birinci ucunda yerləşdirir. İş parçalarını bağlamadan həm üfüqi, həm də şaquli səthləri emal etmək üçün iş mili avtomatik olaraq 0° ilə 90° arasında dönə bilər. 2800 rpm-də işləyən Φ350 mm karbid freze kəsici materialı zımbalar, çentiklər və yivlər yaratmaq üçün çıxarır. Maksimum zolaq dərinliyi 100 mm, maksimum profil kəsiyi 330 mm eni və 180 mm yüksəkliyidir. Bir ucunda proqramlaşdırılmış ardıcıllığı tamamladıqdan sonra oxlar növbəti iş parçasına yerləşəcək. Partiyadakı bütün profillər bitdikdən sonra sıxaclar sərbəst buraxılır və operator işlənmiş hissələri çıxarır.

Əsas Komponentlər

• Çuqun maşın yatağı:Xətti bələdçi relslər və hərəkət edən oxlar üçün sərt, vibrasiya sönümləyici təməl təmin edir. Döküm kütləsi ağır freze keçidləri zamanı kəsmə sabitliyini qorumağa kömək edir.
• Servo mühərriklər və top vintləri (X/Y/Z):Həssas torpaq vintləri olan AC servo sürücülər 800 mm X oxu hərəkəti, 330 mm eni və 180 mm hündürlük tutumu boyunca ±0,02 mm yerləşdirmə dəqiqliyini təmin edir.

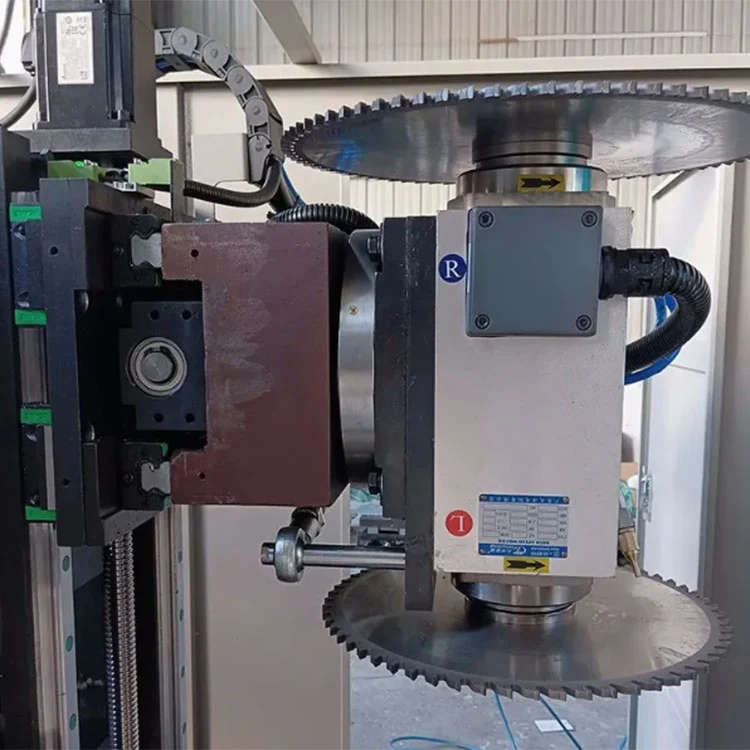

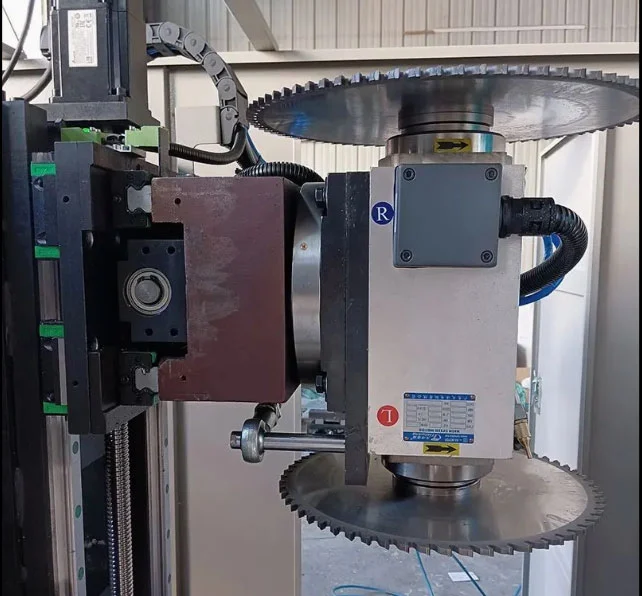

• Fırlanan mil qurğusu:3 kVt gücündə mühərrik Φ350 mm freze kəsicisini 2800 rpm sürətlə idarə edir. Mil korpusu üfüqi və şaquli uç frezeleme arasında avtomatik keçid üçün servo nəzarət altında 0°-dən 90°-dək fırlanır.

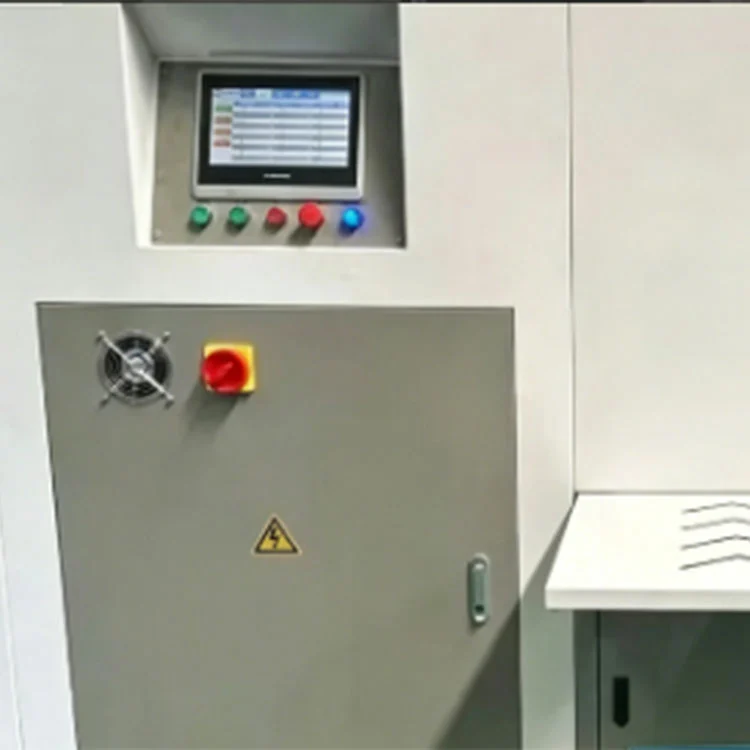

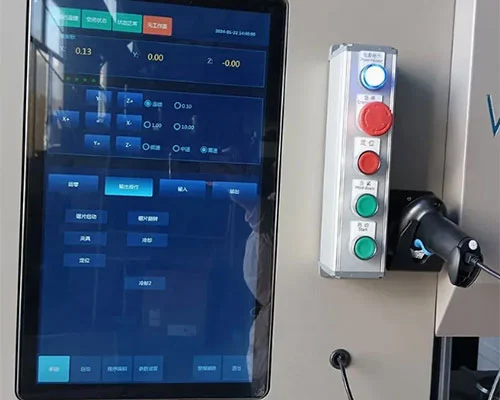

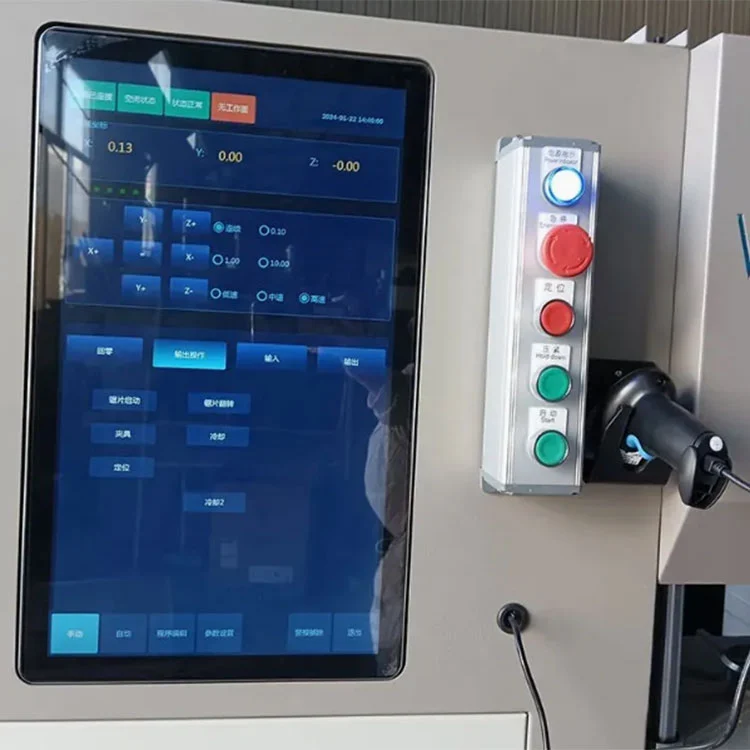

• SYNTEC CNC nəzarətçi:Rəngli toxunma ekranlı HMI ilə sənaye səviyyəli CNC sistemi. Profil kitabxanalarını saxlayır, USB vasitəsilə CAD çertyojlarını idxal edir və oxun hərəkətini, mili fırlanma və sıxma ardıcıllığını idarə edir.

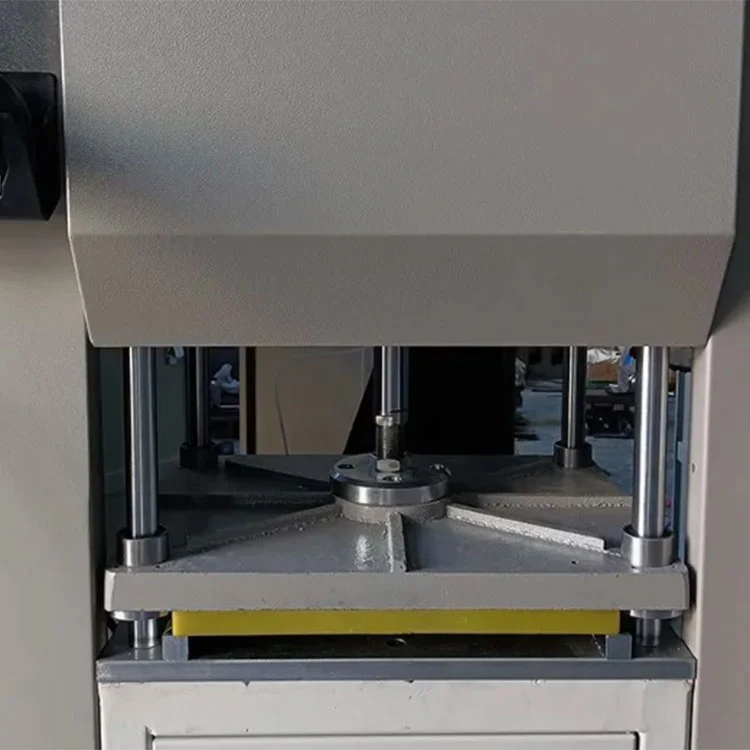

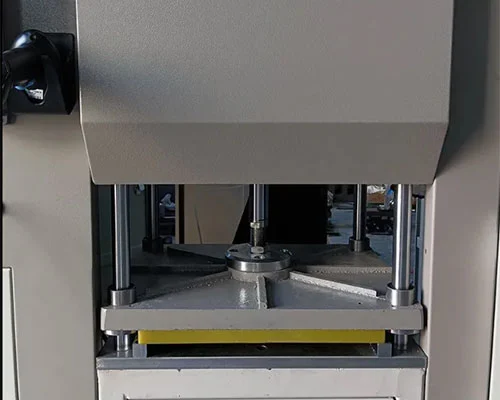

• Pnevmatik çox profilli sıxac:Eyni anda 3-dən 5-ə qədər profil tutur. Sıxma qüvvəsi 0,5 ilə 0,8 MPa arasında müəyyən edilmiş hava təzyiqi təchizatı ilə tənzimlənir. Çənə əlavələri müxtəlif profil kəsikləri üçün dəyişdirilə bilər.
• Təhlükəsizlik qutusu:Mühafizəçilər əməliyyat zamanı freze zonasını əhatə edir. Fövqəladə dayandırma dövrəsi işə salındıqda bütün oxları və iş mili fırlanmasını dayandırır.

Tətbiqlər

The800mm CNC Pərdə Divar Ucu Freze Maşınıüçün istifadə olunur:

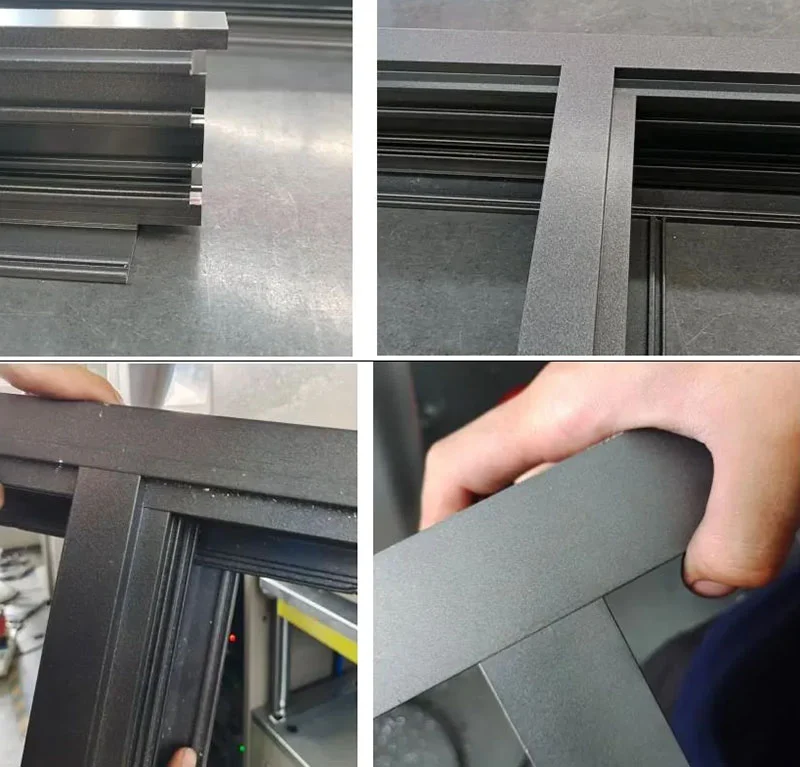

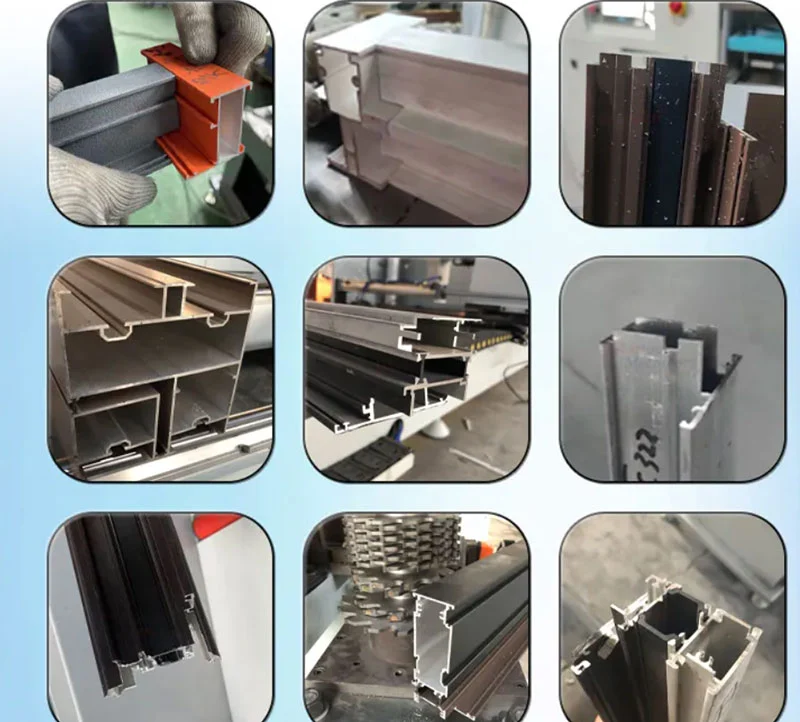

• Alüminium pərdə divarı və fasad profilinin uç frezesi.
• Qapı və pəncərə çərçivəsi dirəkləri və dirsək zərfinin işlənməsi.
• Memarlıq alüminium profilinin kəsilməsi və yivlərin kəsilməsi.

Qablaşdırma və Göndərmə

1. Nəmdən qorunmaq üçün maşının tam filmlə sarılması.
2. Bütün künclərdə və çıxan hissələrdə toqquşmaya qarşı kənar örtük.
3. Təhlükəsiz daşınma üçün fumiqasiyaya məruz qalmayan kontrplak sandıq və polad kəmərli altlıq.

İstehsalçı və Zəmanət

• Qurulmuş istehsalçı:Shandong Lebulang Precision Machinery Co., Ltd. 1996-cı ildən Çinin Jinan şəhərindəki müəssisəsində alüminium və PVC emal avadanlıqları istehsal edir.800mm CNC Pərdə Divar Ucu Freze MaşınıCE və ISO 9001 sertifikatı ilə birbaşa fabrikdə verilir.
• Zəmanət və dəstək:Bir illik zəmanət əsas strukturu istehsal qüsurlarına qarşı əhatə edir. Uzaqdan texniki dəstək, əməliyyat videoları və ingilis dili təlimatı heç bir əlavə ödəniş olmadan təqdim olunur.
• Ehtiyat hissələri:Freze kəsiciləri, sıxaclar və möhürlər kimi tez-tez dəyişdirilən əşyalar yığılır və müntəzəm yük daşımaları ilə göndərilə bilər.
• Fərdiləşdirmə:OEM və ODM konfiqurasiyaları qəbul edilir. Gərginlik, X oxu hərəkəti və mili spesifikasiyaları müştəri tələblərinə uyğunlaşdırıla bilər.

Tez-tez verilən suallar

S1: Bu maşın hansı profilləri emal edə bilər?

A: Alüminium pərdə divar profilləri, fasad ekstruziyaları, qapı və pəncərə çərçivələri bölmələri üçün nəzərdə tutulmuşdur. Maksimum emal kəsiyi eni 330 mm, hündürlüyü 180 mm, zərf dərinliyi 100 mm-ə qədərdir.

S2: Avtomatik mil fırlanması necə işləyir?

A: Mil servo nəzarət altında 0° (üfüqi) ilə 90° (şaquli) arasında fırlanır. Bu, dəzgahın həm üfüqi, həm də şaquli profil uclarını operatorun iş parçasının yerini dəyişdirməsinə və ya aləti əl ilə dəyişdirməsinə ehtiyac olmadan bir sıxacda kəsməsinə imkan verir.

3-cü sual: Eyni anda neçə profil emal edilə bilər?

A: Pnevmatik sıxma qurğusu profilin kəsişməsindən asılı olaraq eyni vaxtda 3-dən 5-ə qədər profil saxlaya bilər. Bütün sıxılmış profillər eyni dövrədə işlənir.

S4: Proqramlaşdırma çətindir?

A: SYNTEC nəzarətçisinə ümumi zərb və çentik həndəsələri ilə əvvəlcədən yüklənmiş profil kitabxanaları daxildir. CAD faylları da USB vasitəsilə idxal edilə bilər. Operatorlar sensor ekrandan proqramı seçir və dövrü başlayır. İngilis dili təlimatı və əməliyyat videosu təqdim olunur.

S5: Enerji təchizatı müxtəlif ölkələr üçün fərdiləşdirilə bilərmi?

A: Bəli. Standart konfiqurasiya 380V/50Hz üç fazalı gücdən istifadə edir. Sifariş zamanı yerli elektrik standartlarına uyğun olaraq digər gərginliklər və tezliklər göstərilə bilər.
