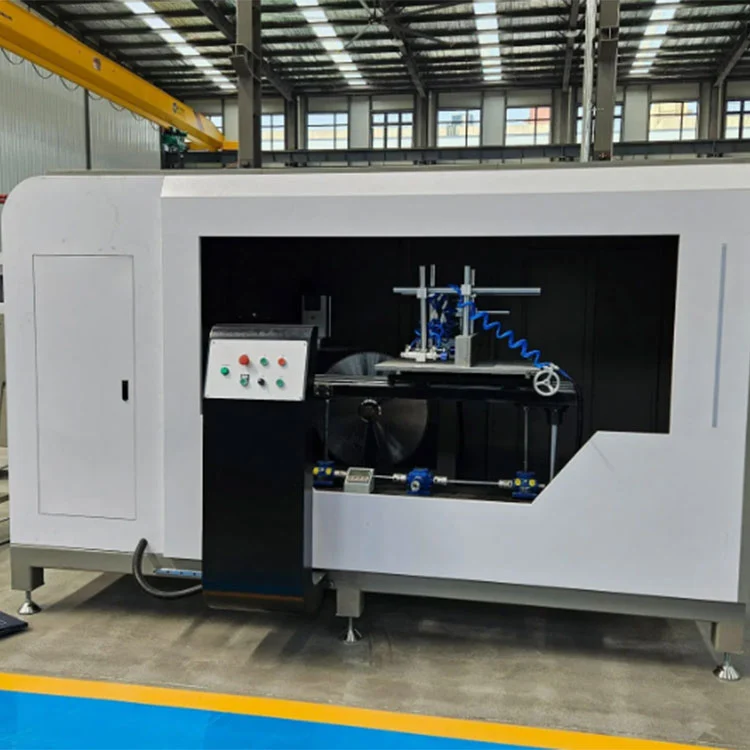

Ağır Yük Pərdəsi Divar Kəsicisi

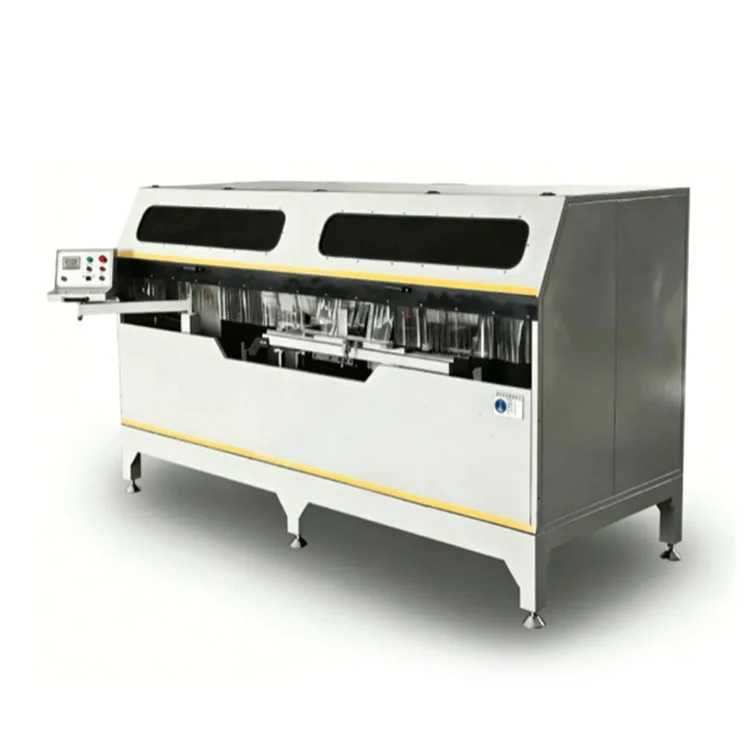

Bu iki bıçaqlı CNC mişar mişarı alüminium pərdə divarı profillərində, dayaqlarda, transomlarda və memarlıq ekstruziyalarında çentikləri, yivləri və mürəkkəb açıları kəsmək üçün hazırlanmışdır. 2,2 kVt gücündə iki mühərrik 2800 rpm sürətlə bir cüt Φ550 mm karbid mişar bıçağını idarə edir, hər bıçaq rəqəmsal oxunuşun nəzarəti altında ±45° yellənir. Hidro-pnevmatik qidalanma sistemi bıçaq dəstini 0-3 m/dəq tənzimlənən sürətlə irəliləyir və pnevmatik sıxaclar iş parçasını şaquli və üfüqi istiqamətlərdən qoruyur. Qaynaqlanmış polad və çuqun çərçivə davamlı kəsmə yükləri altında sabitliyi qorumaq üçün vibrasiya yaşlanmasına məruz qalır.

Ağır Yük Pərdəsi Divar Kəsicisi

Xüsusiyyətlər

Maşın çərçivəsi

TheAğır Yük Pərdəsi Divar Kəsicisiqalın divarlı qaynaqlı polad konstruksiya və çuqun şüa ilə tikilir. Montaj emaldan əvvəl vibrasiyaya məruz qalır, bu proses daxili gərginliyi aradan qaldırmaq və zamanla deformasiya ehtimalını azaltmaq üçün nəzərdə tutulmuşdur. Kəsmə yükləri altında əldə edilən sabitlik, uzun istehsal dövrləri zamanı ardıcıl çentik həndəsəsini saxlamağa kömək edir.

İkiqat mişar bıçaqları

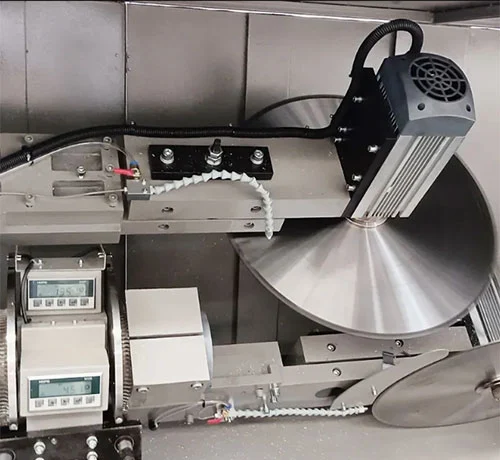

Hər biri 2800 rpm-də 2,2 kVt mühərriklə idarə olunan iki Φ550 mm karbid başlı bıçaq kəsmə hərəkətini təmin edir. Hər iki bıçaq ±45° yellənməyə təyin oluna bilər ki, bu da alətləri dəyişdirmədən pərdə divarı profillərində kəsiklər və mürəkkəb bucaq kəsimlərinə imkan verir. Bıçağın diametri və diş həndəsəsi alüminium kəsmə üçün seçilir və adətən ikinci dərəcəli cilalama tələb etməyən çapıqsız bitirmə məqsədi daşıyır.

Rəqəmsal ekrana nəzarət

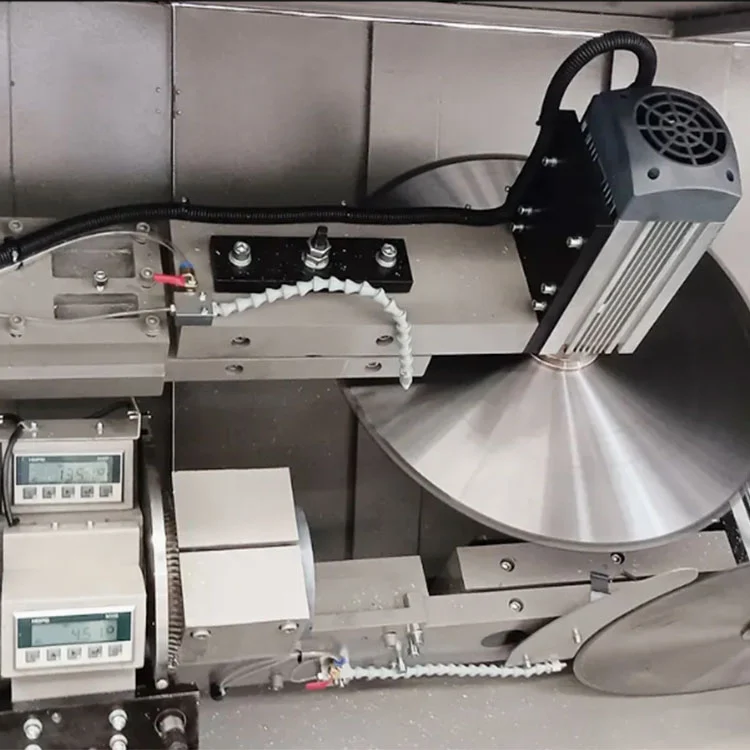

Maqnit miqyaslı rəqəmsal oxu real vaxtda kəsmə bucağını və iş masasının hündürlüyünü göstərir. Yerləşdirmə dəqiqliyi ±0,1 mm-də göstərilmişdir. Operator rəqəmsal displeydən istifadə edərək istənilən bucağı təyin edir və bıçaq mövqeləri müvafiq olaraq istehsal partiyaları arasında təkrarlana bilən quraşdırmalar üçün istinad təmin etməklə tənzimlənir.

Pnevmatik sıxma

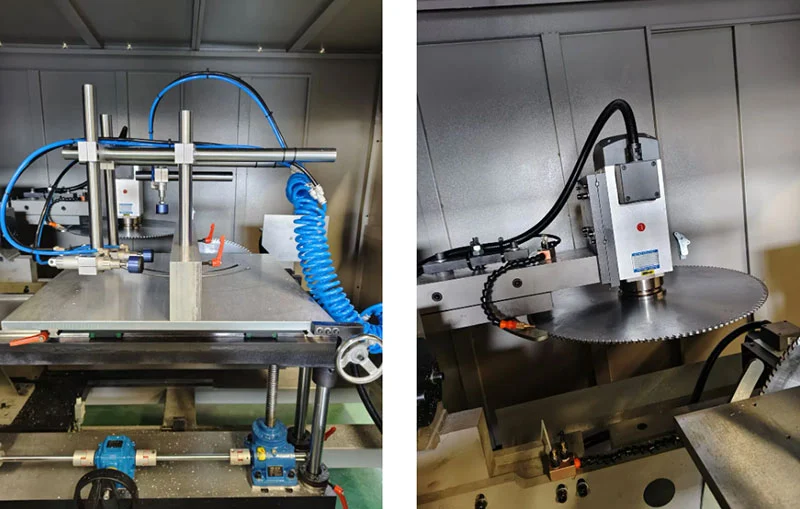

0,5-0,8 MPa hava təzyiqi ilə təchiz edilmiş şaquli və üfüqi pnevmatik qurğular kəsmə dövrü ərzində alüminium profili saxlayır. Sıxma qüvvəsi iş parçasını səthi işarələmədən bərkitmək üçün paylanır. Sıxma və buraxma maşının dövriyyə ardıcıllığı ilə idarə olunur.

Hidro-pnevmatik qidalanma

Bıçaq yemi tənzimlənən sürət diapazonu 0-3 m/dəq olan hidro-pnevmatik sistemdən istifadə edir. Nəzarət olunan qidalanma sürəti, xüsusilə daha qalın və ya daha böyük en kəsikli pərdə divarı ekstruziyalarını kəsərkən profil deformasiyasının və bıçağın bağlanmasının qarşısını alır.

Təhlükəsizlik və Ətraf Mühitin Mühafizəsi

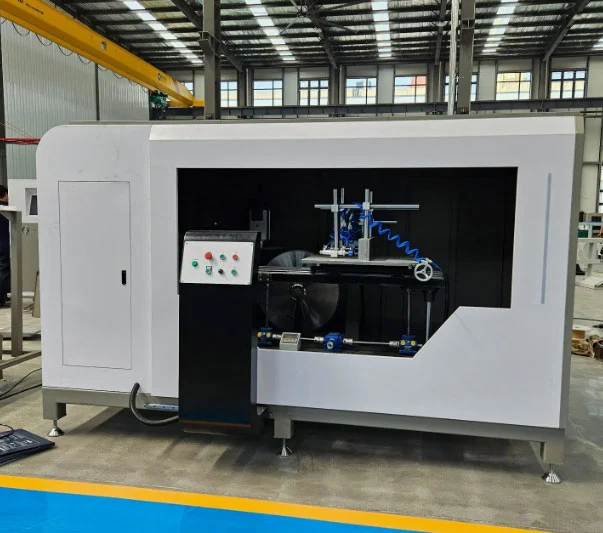

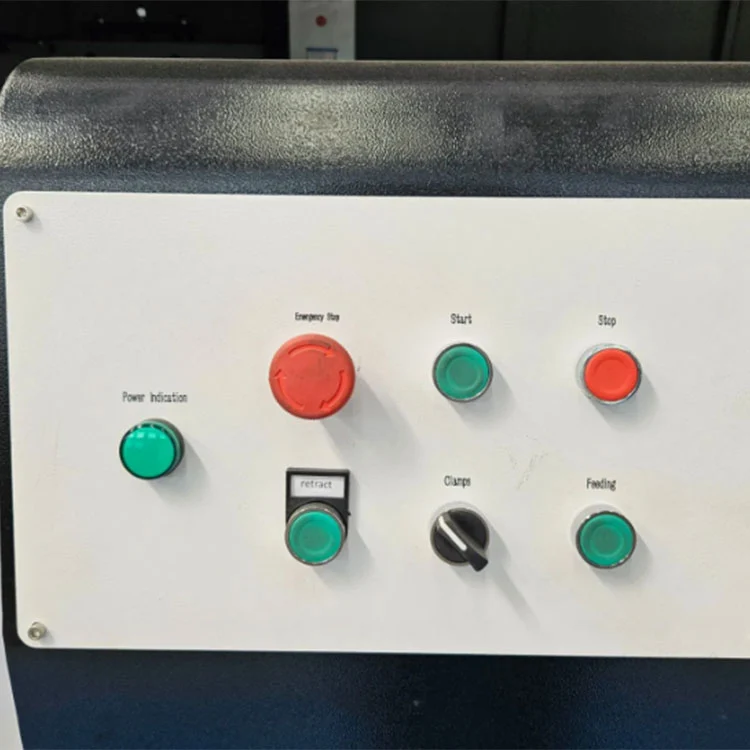

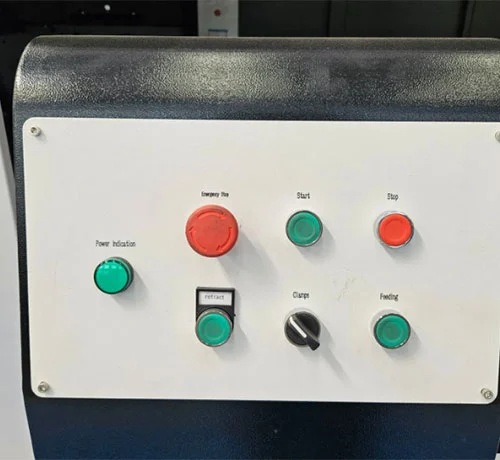

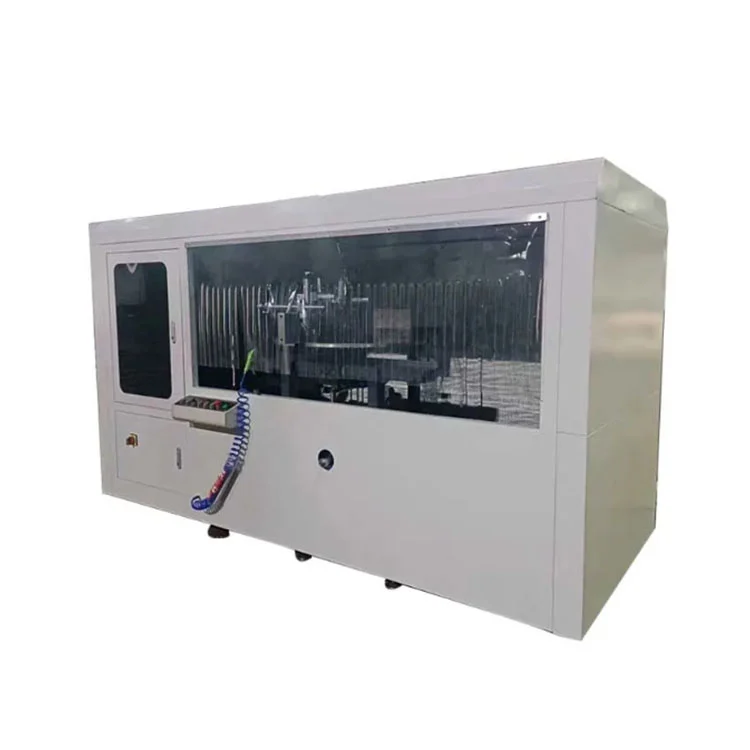

Şəffaf panelləri olan tam əhatə edən təhlükəsizlik korpusu kəsmə zonasını əhatə edir. Təcili dayandırma düyməsi, həddindən artıq yüklənmədən qorunma və toqquşmaya qarşı sensorlar daxildir. Daxili dumanlı soyutma sistemi kəsici istiliyi və tozu azaldır, dərhal iş sahəsini daha təmiz saxlayır və emalatxananın standart təhlükəsizlik tələblərinə cavab verir.

Necə işləyir

1. Operator alüminium profili iş masasına yerləşdirir və iş parçasını həm şaquli, həm də üfüqi istiqamətdən bərkidən pnevmatik sıxacları işə salır.
2. İstədiyiniz kəsmə bucağı maqnit miqyaslı rəqəmsal displeydən istifadə etməklə təyin edilir və ikili mişar bıçaqları müvafiq olaraq ±45° diapazonda yerləşdirilir.
3. Hidro-pnevmatik qidalandırma sistemi əyirici bıçaqları idarə olunan sürətlə (0-3 m/dəq) profilə irəliləyir, çentikləri, yivləri və ya mürəkkəb açıları bir keçiddə kəsir.
4. CNC sistemi CAD qrafik idxalını və qrafik proqramlaşdırmanı dəstəkləyir, operatorlara çentik nümunələrini, deşik mövqelərini və yuva ölçülərini birbaşa dizayn fayllarından müəyyən etməyə imkan verir.
5. Üç oxlu tam servo motor konfiqurasiyası (rəf və pinion və top vintləri ilə idarə olunan X, Y, Z oxları) qazma, frezeleme yivləri, dairəvi deliklər, xüsusi formalı deliklər, açar dəliklər və bir sıxışdırıcıda haşiyələr üçün əsl üç oxlu əlaqə yaratmağa imkan verir.
6. İsteğe bağlı üç tərəfli flip iş masası profilin yerini dəyişdirmədən üç üzdə emal etməyə imkan verir, mürəkkəb alüminium ekstruziyaları üçün emal səmərəliliyini artırır.
7. Kəsmə dövrü başa çatdıqdan sonra bıçaqlar geri çəkilir, sıxaclar sərbəst buraxılır və işlənmiş profil çıxarılır.

İstehsalçı və Zəmanət

Lebulang Maşın kimi fəaliyyət göstərən Shandong Lebulang Precision Machinery Co., Ltd. 1996-cı ildən bəri Çinin Jinan fabrikində alüminium emalı avadanlığı istehsal edir.Ağır Yük Pərdəsi Divar KəsicisiCE və İSO sertifikatları ilə birbaşa fabrikdə verilir. Əsas struktura 12 aylıq zəmanət verilir. Uzaqdan texniki dəstək, əməliyyat təlimi videoları və ingilis dili təlimatı daxildir. Yerində təlim və istismara verilməsi əlavə qiymətə təşkil edilə bilər. Mişar bıçaqları, pnevmatik möhürlər və bələdçi komponentlər kimi ehtiyat hissələri göndərilmək üçün yığılır.

Tez-tez verilən suallar

S1: Bu maşının emal edə biləcəyi maksimum profil ölçüsü nədir?

A: Standart model maksimum kəsmə dərinliyi 175 mm olan 300×250 mm-ə qədər profilləri idarə edir. 350×300 mm-ə qədər daha böyük hissələr üçün xüsusi konfiqurasiyalar istək əsasında mövcuddur.

S2: ±45°-dən başqa bucaqları kəsə bilərmi?

A: Standart model hər iki tərəfdən ±45° daxilində ixtiyari bucaq kəsilməsini dəstəkləyir. Opsiyonel CNC versiyası daha mürəkkəb profil həndəsələri üçün diapazonu ±90°-ə qədər genişləndirir.

Q3: Emal dəqiqliyi nədir?

A: Mövqeləşdirmə dəqiqliyi ardıcıl iş şəraitində ±0,05 mm təkrar yerləşdirmə dəqiqliyi ilə ±0,1 mm-də müəyyən edilmişdir.

S4: Siz satış sonrası xidmət və təlim təmin edirsiniz?

A: Pulsuz onlayn əməliyyat təlimi və uzaqdan texniki dəstək verilir. Yerində təlim və quraşdırma ayrıca təşkil edilə bilər. Ömür boyu texniki dəstək mövcud olmaqla, 12 aylıq zəmanət tətbiq edilir.

S5: Maşın kütləvi istehsal üçün uyğundurmu?

A: İki qanadlı sinxron kəsmə, pnevmatik sıxma və idarə olunan qidalanma sistemi pərdə divarlarının istehsalı müəssisələrində davamlı istehsal üçün nəzərdə tutulub. Fabrikdən aylıq istehsal gücü təxminən 50 dəstdir.
