Sənaye alüminium profilləri üçün yüksək dəqiqlikli CNC dairəvi mişar

Texniki Spesifikasiyalar

Mişar necə işləyir

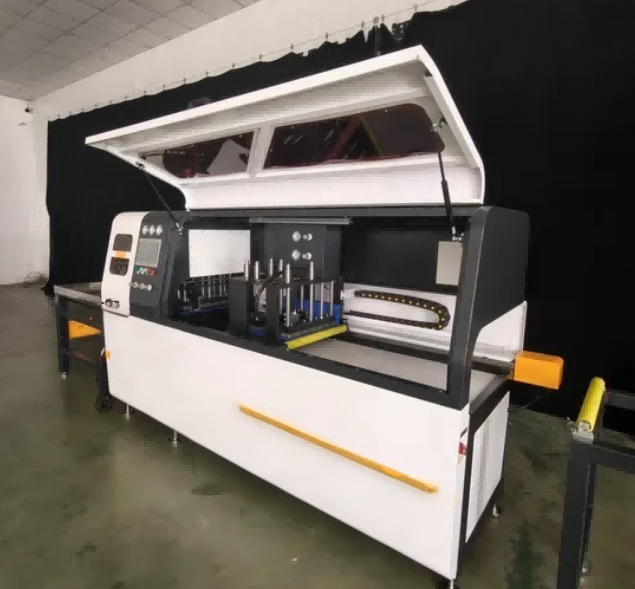

TheSənaye alüminium profilləri üçün CNC dairəvi mişartoxunma ekranında daxil edilmiş uzunluğa uyğun olaraq profili mişar bıçağının altına yerləşdirən servo idarə olunan qidalanma oxu ilə işləyir. Operator alüminium ekstruziyasını giriş rulonu masasına yükləyir, yaddaşdan kəsmə proqramını seçir və ya yeni ölçülərə daxil olur və dövrü başlayır. Pnevmatik sıxaclar profili istinad dayanacaqlarına qarşı tutmaq üçün həm şaquli, həm də üfüqi istiqamətlərdən birləşir. Qaz-maye sönümləmə silindri ilə təchiz edilmiş mişar başlığı, kvadrat, çapıqsız bir kəsik yaratmaq üçün idarə olunan qidalanma sürəti ilə materialdan aşağı enir. Atomlaşdırılmış kəsici maye sprey kəsmə zamanı bıçağı və iş parçasını soyuyur. Bıçaq geri çəkildikdən sonra sıxaclar sərbəst buraxılır və servo qidalanma profili növbəti kəsmə mövqeyinə aparır. Standart konfiqurasiya 90° və ±45°-də kəsilir. İsteğe bağlı CNC bucaq modulu ilə mişar başlığı proqram nəzarəti altında 22,5° və 157,5° arasında istənilən bucaqda fırlanır.

Əsas Xüsusiyyətlər

±0,1 mm Kəsmə Dəqiqliyi – Servo ilə idarə olunan qidalanma müstəsna təkrarlanmağı təmin edir.

Tam Avtomatik Dövr – İnteqrasiya edilmiş avtomatik yükləmə, sıxma, kəsmə və boşaltma.

Ağır Dayanıqlı Çərçivə – Stressdən azad edilmiş qaynaqlanmış polad struktur vibrasiyanı azaldır və bıçağın ömrünü uzadır.

Burr-Free Kəsmə – Optimallaşdırılmış bıçaq sürəti və dumanlı soyutma sistemi sonrakı emalları minimuma endirir.

Çevik Bucaqlı Kəsmə – Standart 45° / 90°; istəyə görə fərdi açılar mövcuddur.

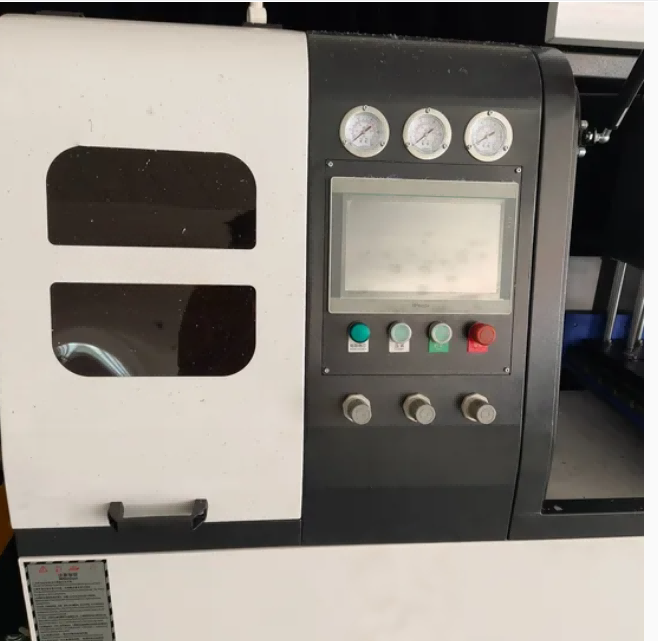

İstifadəçi dostu CNC İnterfeysi – Sürətli quraşdırma və minimal təlim üçün intuitiv sensor ekran HMI.

Birinci təhlükəsizlik – Təhlükəsizlik kilidləri və CE-yə uyğun elektrik şkafı ilə tam qapalı mühafizə

Tətbiq Ssenariləri

Alüminium pəncərə və qapı profilləri

Pərdə divar və fasad sistemləri

Günəş paneli çərçivəsinin kəsilməsi

Sənaye alüminium ekstruziyaları

Dəmir yolu tranziti və avtomobil alüminium hissələri

Mebel və soyuducu profillər

Sənaye Alüminium Profilləri üçün CNC Dairəvi Testere Könüllü Təkmilləşdirmə Modulları

1. Sıfır quyruqlu kəsmə strukturu (qalıq quyruq ≤5mm, yüksək material istifadəsi)
2. 6 m uzunluğunda profillər üçün avtomatik yükləmə və boşaltma diyircəkli konveyer xətti
3. CNC ixtiyari bucaq kəsmə modulu (22.5°--157.5°)
4. Böyük tutumlu çip saxlama toz toplayıcısı
5. IoT uzaqdan onlayn diaqnostika və məlumat statistikası modulu
6. Çox hissəli sinxron sıxma qurğusu
7. Xüsusi uzadılmış qidalanma 12000 mm-ə qədər səyahət

İş prosesi

Avtomatik Yükləmə - Profillər rulonlu konveyer və ya avtomatik yükləyici vasitəsilə yüklənir.

Dəqiq Yerləşdirmə - Servo idarə olunan qidalanma dəqiq kəsmə uzunluğunu təmin edir.

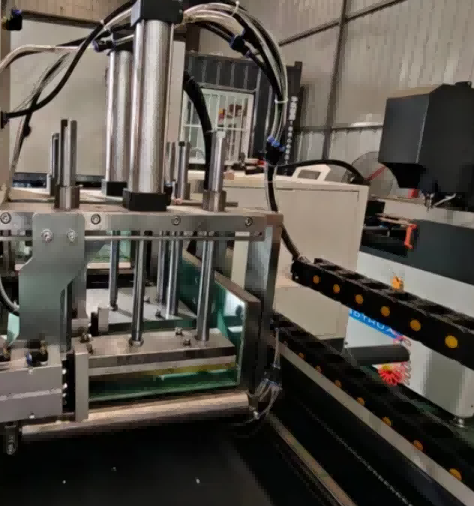

Təhlükəsiz sıxma - Pnevmatik/hidravlik sıxaclar profilləri möhkəm tutur.

Yüksək Sürətli Kəsmə – CNC ilə idarə olunan mişar başlığı təmiz, dəqiq kəsimlər həyata keçirir.

Çiplərin çıxarılması və soyudulması – İnteqrasiya edilmiş soyutma və çip konveyeri iş yerini təmiz saxlayır

Tez-tez verilən suallar

Bu CNC mişar hansı profilləri kəsə bilər?

A: Pəncərə/qapı bölmələri, pərdə divarları və günəş çərçivələri daxil olmaqla sənaye alüminium profilləri üçün nəzərdə tutulmuşdur. Daha böyük ekstruziyalar üçün xüsusi həllər mövcuddur.

S2: Maşın tam avtomatikdirmi?

A: Bəli. O, yalnız bir operator tələb edən avtomatik qidalanma, sıxma, kəsmə və boşaltma işlərini dəstəkləyir.

3-cü sual: 90°-dən başqa bucaqlarda kəsə bilərmi?

A: Bəli. Standart modellər 45° və 90°-ni dəstəkləyir; xüsusi bucaq kəsmə tələb oluna bilər.

S4: Kəsmə dəqiqliyi nədir?

A: Qidalanma dəqiqliyi ± 0,1 mm-dir, kütləvi istehsal üçün yüksək təkrarlanmağı təmin edir.
