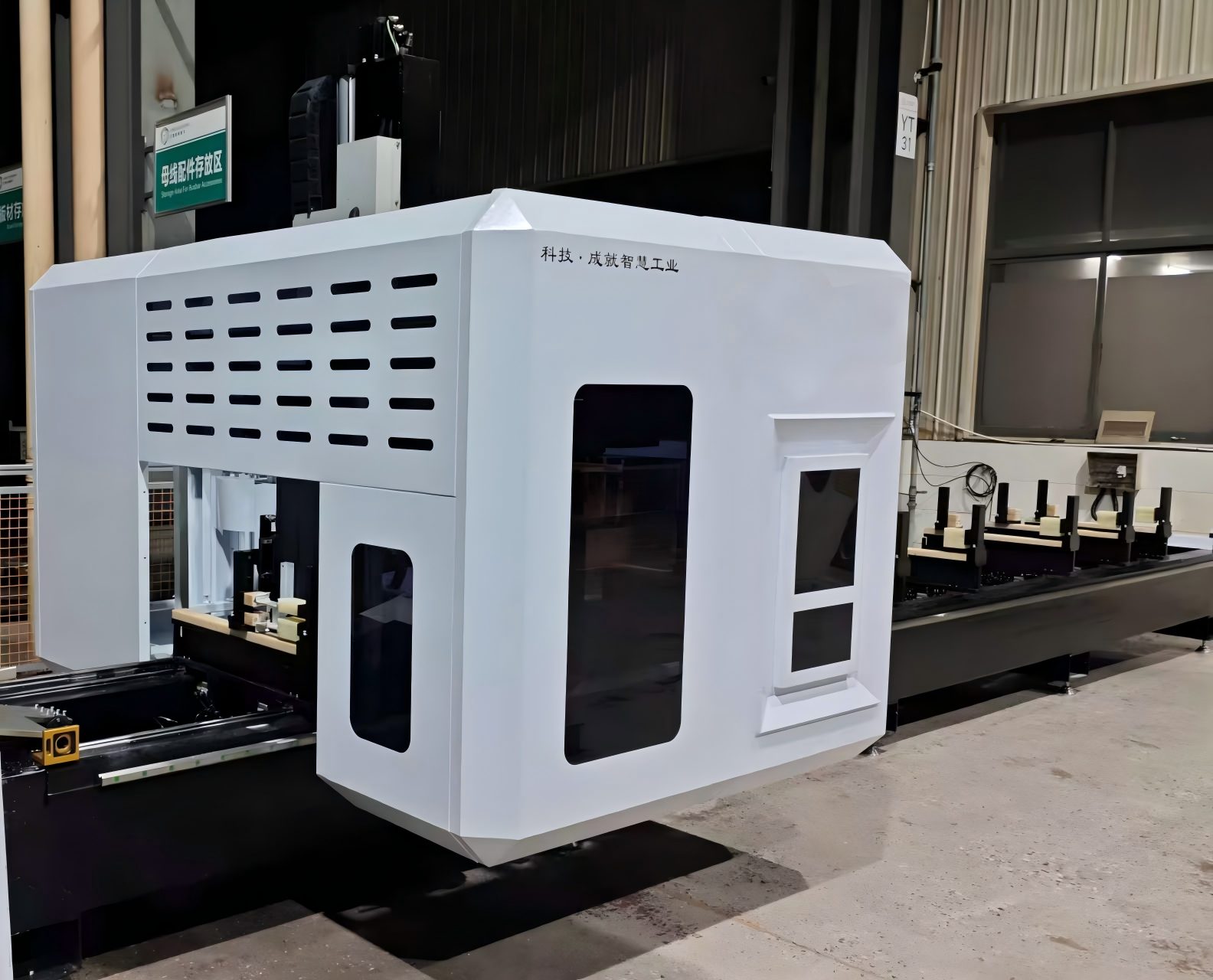

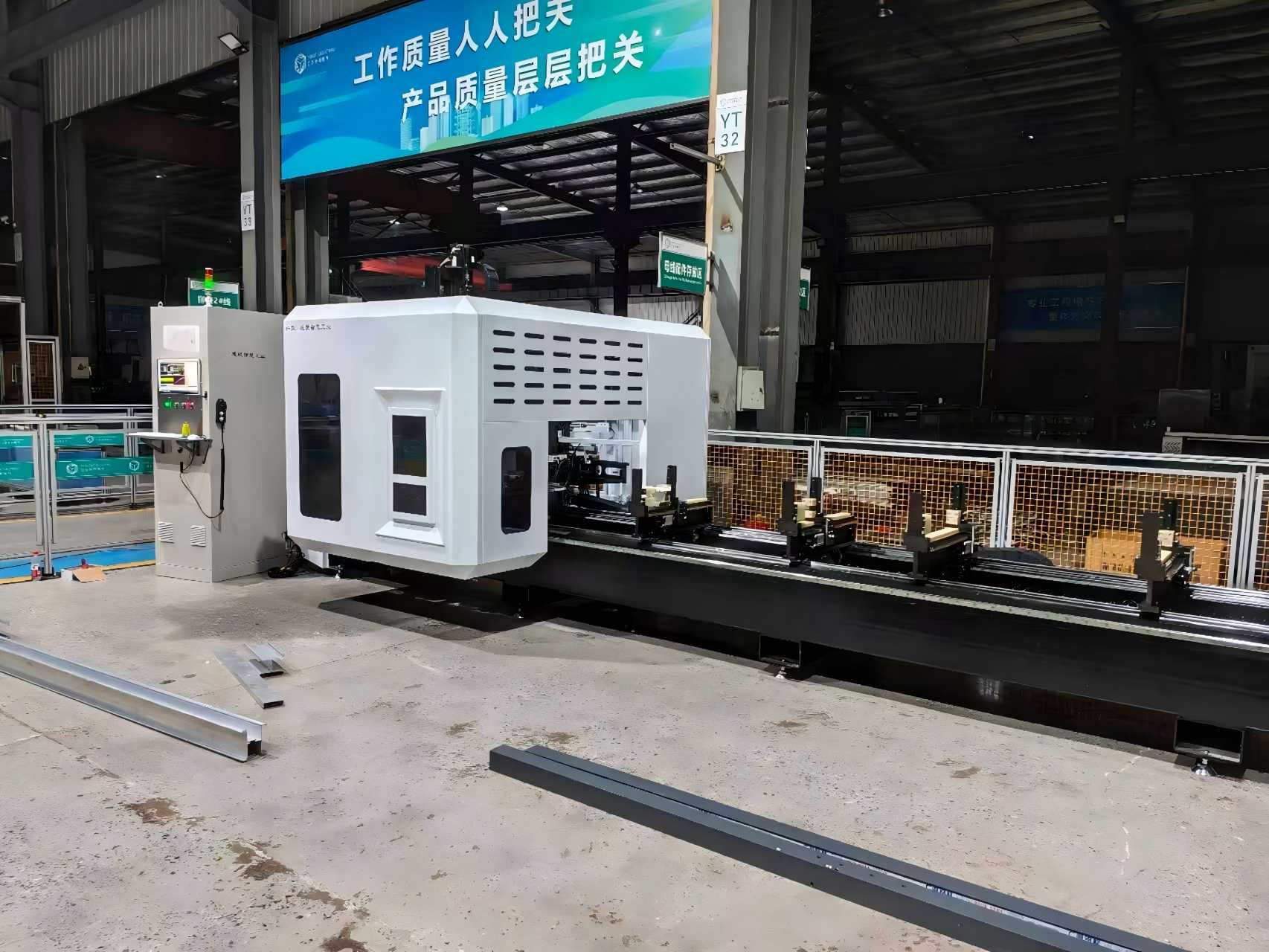

Pərdə divarlarının istehsalı üçün yüksək sürətli 5 oxlu portal emal mərkəzi

Yüksək Sərtlikli 5 Oxlu Portal Emal Mərkəzimiz memarlıq pərdə divarları və fasad sənayesi üçün nəzərdə tutulmuşdur. Geniş formatlı alüminium profillərin, vahid pərdə divar panellərinin və ±0,05 mm yerləşdirmə dəqiqliyi ilə mürəkkəb həndəsələrin emalında üstündür. Yüksək sürətli frezeleme, qazma, tıqqıltı və kəsmə üçün nəzərdə tutulmuşdur, o, üstün səth keyfiyyətini təmin etməklə yanaşı, istehsalın səmərəliliyini əhəmiyyətli dərəcədə artırır. Hərtərəfli satış sonrası dəstək ilə CE sertifikatına malikdir.

Əsas Xüsusiyyətlər

• 5-oxlu eyni vaxtda emal – Mürəkkəb fasad həndəsələri və 3D konturlar üçün idealdır.

  Ağır Yük Gantry Strukturu – Uzunmüddətli dəqiqlik üçün yüksək sərtlik və əla vibrasiya sönümləmə.

  Geniş Formatlı Emal Sahəsi - Böyük ölçülü pərdə divar panellərini, dirəkləri və transomları dəstəkləyir.

  Yüksək Sürətli Mil – Alüminium və polad profillərin işlənməsi üçün optimallaşdırılmışdır.

  Avtomatik Alət Dəyişdiricisi (ATC) - İşləmə müddətini azaldır və məhsuldarlığı artırır.

  İstifadəçi Dostu CNC Sistemi – Əsas CAD/CAM proqramı ilə uyğun gəlir.

  Özelleştirilebilir Konfiqurasiya – Qlobal podratçılar üçün OEM/ODM həlləri mövcuddur.




Texniki Spesifikasiyalar

Necə işləyir

CAD / CAM girişi

Pərdə divar paneli və ya alüminium profil əvvəlcə CAD (LogiKal, SchüCal, SolidWorks və s.) ilə modelləşdirilir.

CAM proqramı 3D modeli kəsmə bucaqları, yem sürətləri, mil sürəti və alətin dəyişdirilməsi ardıcıllığı daxil olmaqla alət yollarına və G koduna çevirir.

2. İş parçasını sıxın

Uzun alüminium / polad pərdə divar profilləri və ya böyük fasad panelləri CNC ilə idarə olunan hərəkətli sıxaclardan istifadə edərək maşın yatağına sabitlənir.

Toqquşmaların qarşısını almaq və hissəni deformasiya etmədən tutmaq üçün sıxaclar avtomatik yerləşdirilir.

3. Gantry strukturu X / Y-də hərəkət edir

Maşın körpü tipli portaldan istifadə edir:

X oxu = portal profilin/panelin uzunluğu boyunca hərəkət edir

Y oxu = emal başlığı eni boyunca hərəkət edir

Z oxu = mil yuxarı/aşağı hərəkət edir

Bu, böyük ölçülü pərdə divar hissələri üçün geniş, açıq iş sahəsi verir.

4. İki fırlanan ox mili əyir

X/Y/Z-ə əlavə olaraq, maşın aşağıdakılara malikdir:

A oxu = X ətrafında əyilmək

C oxu = Z ətrafında fırlanır

(və ya baş dizaynından asılı olaraq B/C)

Beləliklə, mil hissəni açmadan mürəkkəb miters, bucaqlı drenaj delikləri, 3D fasad konturları və yan xüsusiyyətləri kəsə bilər.

5. 5 oxlu eyni vaxtda kəsmə

CNC nəzarətçi xətti + fırlanan oxları birlikdə idarə edir.

Alət səthə ən yaxşı bucaq altında qalır → daha hamar bitirmə, daha az tıqqıltı, yenidən fiksasiya yoxdur.

Bir quraşdırmada tipik əməliyyatlar:

Son frezeleme

Qazma / tıqqıltı

Kanal açma

Gönye kəsmə

Testere bıçağının kəsilməsi

Kompleks fasadlar üçün 3D kontur frezeleme

6. Alətin avtomatik dəyişdirilməsi

Alətlər jurnalda saxlanılır (qazmalar, frezeler, kranlar, mişar bıçaqları).

Proqram zamanı ATC avtomatik olaraq alətləri dəyişdirir, beləliklə bir pərdə divarı profili operatorun müdaxiləsi olmadan tam emal edilə bilər.

7. Prosesdə yoxlama və çıxış

Zondlar/kodlayıcılar vəziyyəti və alətin vəziyyətini yoxlayır.

CNC real vaxtda sapmaları kompensasiya edir.

Nəticə: dəqiq deşikləri, yivləri və mürəkkəb açıları olan bitmiş pərdə divarı, transom və ya fasad paneli - montaja hazırdır.

Əsas Tətbiq Sahəsi

üçün tipik tətbiqlərPərdə Divarları üçün 5 Oxlu Portal Emal Mərkəzidaxildir:

1. Hündürmərtəbəli binanın vahid alüminium pərdə divar çərçivələri
2. Gizli çərçivə və açıq çərçivəli şüşə fasad ekstruziyaları
3. Pərdə divarının künc birləşmələri və xüsusi formalı fasad profilləri
4. Günəş otağı, səma işığı və böyük alüminium pəncərə və qapı profilləri
5. Nöqtə dəstəkli şüşə pərdə divarı alüminium dayaq dayaqları
6. Sənaye alüminium fasad və dekorativ polad divar profilləri
7. Aerokosmik yüngül alüminium profillər (sənayelərarası uyğunluq)

Uyğun xammal: 6063 alüminium ərintisi, içi boş ekstruziyalar, bərk alüminium, nazik divarlı polad, PVC memarlıq profilləri.

Tətbiq Ssenariləri

Vahid Pərdə Divar istehsalı

Memarlıq Fasad Panelləri

Alüminium mullionlar və transomlar

Kompleks Pərdə Divar Həndəsəsi

Şüşə pərdə divar yivinin emalı

Polad Pərdə Divar Struktur Çərçivələri
